Produktdetails / Lieferumfang

Beschreibung:

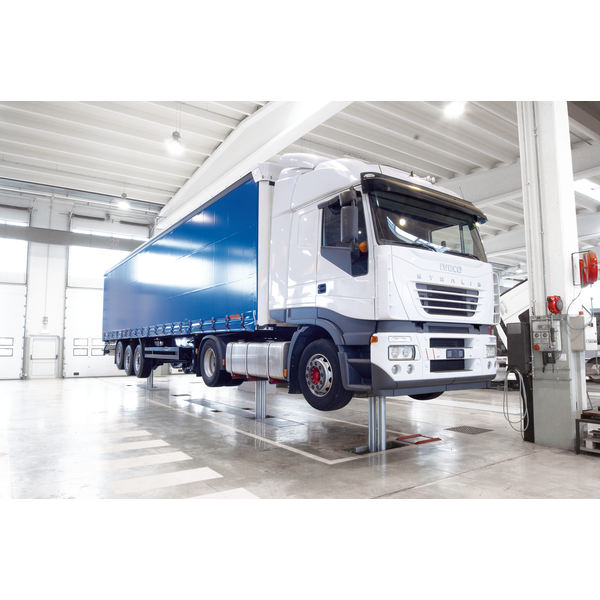

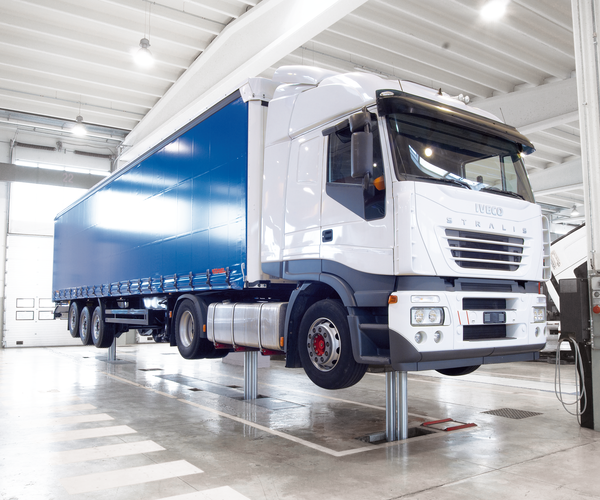

Mehrstempelanlage mit drei Hubeinheiten, davon zwei
verfahrbar mit bodenaufliegender Fahrzeugaufnahme und
schmaler Rollabdeckung in Modul-Bauweise

  • Flexibel und individuell auswählbarer Stempelabstand durch die Modulbauweise der jeweiligen Einzelkassetten
  • Verdrehsicherung durch biegefeste Doppelzylinder-System
  • Sehr hohe Betriebssicherheit durch serienmäßiges, redundantes System mit zwei getrennten Hydraulikkreisläufen und zusätzlicher elektronischer Druck- bzw. Dichtigkeits- überwachung
  • Korrosionssicherer Hydraulikhubkolben, selbstschmierend, da dieser bei jedem Hub in das Hydrauliköl eintaucht
  • Optional auch nachhaltig mit mineralischem Bio-Öl mit langer Haltbarkeit nutzbar
  • Mitteldruck-Hydraulikaggregat platzsparend direkt an die Hubeinheiten montiert und mitfahrend an der beweglichen Hubeinheit (keine Schlauchführung und Bewegung in der Kassette)
  • Geräuscharmer Betrieb durch sehr leisen Motor in der Einbaukassette
  • Robustes Rollabdeckungssystem, mit elektrischen Verfahr- antrieb, aus gelenkgelagerten Aluminium-Profilen mit rutschfester Oberfläche
  • Schmale Rollabdeckung mit bodenaufliegender Fahrzeugaufnahme überfahrbar mit Radlasten bis zu 4,0 t
  • Elektronische Gleichlaufsteuerung der Hubeinheiten zum gleichmäßigen Heben des Fahrzeuges (nach EN 1493), unabhängig von den unterschiedlichen Höhen der Aufnahme- punkte am Fahrzeug mit robusten induktionsbasierenden Höhenmesssystem
  • Hoher Bedienkomfort an der zentralen Steuer- und Programmiereinheit durch zwei getrennte Bedienpanelen (inkl. Textanzeige) für das Verfahren der Hubeinheiten bzw. zum Anheben der Fahrzeuge
  • Hohe Einsatzflexibilität durch verschiedene Betriebsarten wie Gruppen- und Einzelbetrieb ermöglichen ein schnelles Arbeiten
  • Die Aufnahmepositionen von bis zu 40 Fahrzeuge können gespeichert und jederzeit wieder durch das Positions- Findungs-Programm abgerufen werden
  • Kabelgebundene Fernbedienung erleichtert und beschleunigt die exakte Positionierung der Fahrzeugaufnahme (20 m Kabel)
  • Einfacher, integrierter druckluftbetriebener Notablass der auch bei Stromausfall anwendbar ist


Lieferumfang:

  • Drei Hubeinheiten davon zwei verfahrbar, mit S-Roll-Abdeckung
  • Aufnahmetraverse anthrazitgrau (RAL 7016)
  • 1 Satz Fahrzeug Aufnahmeschieber für Schmiedeachsen mit Kunststoffauflage (VZ 972343)
  • 2 Satz Fahrzeug Aufnahme-Klappschieber Höhe 220 (280) mm (VZ 972340)
  • Schaltkasten und Tragbares Bedienpanel
  • Vorkonfektionierte Kabelbäume pro Hubeinheit, Länge 30 m
  • Leitungs- und Befestigungsmaterial
  • Einbaukassette/Einbaurahmen nicht im Lieferumfang
  • Abschließbarer Hauptschalter
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung CE

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten:

Traglast CE42000 kg
Traglast je Hubeinheit800 - 14000 kg
Hubhöhe max.2050 mm
Einbautiefe Verschiebestempel/Feststempel2523/2723 mm
Verfahrweg der verfahrbaren Hubeinheit4020 mm
Breite der Aufnahmetraverse1000 mm
Stempeldurchmesser2 x 125 mm
Rollabdeckung überfahrbar mit Radlast4000 kg
Rollabdeckung Breite630 mm
Rollabdeckung MaterialAluminium
Hubzeit/Senkzeit lastabhängigca. 60/60 s
Hydraulikölmenge (nicht im Lieferumfang)ca. 195 l
Betriebsdruck70 bar
Steuereinheit (H x B x T)800 x 800 x 300 mm
Antriebsleistung13,0 kW
Absicherung gG35 A
Spannungsversorgung3/N/PE 400 V 50 Hz
