Produktdetails / Lieferumfang
- bodenaufliegend -
Beschreibung:

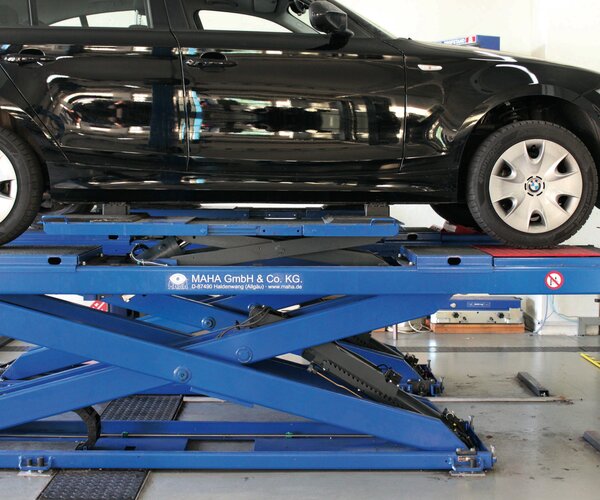

- Scheren-Hebebühne für bodenaufliegende Montage
- Sehr robuste und bewährte Konstruktion, für hohe Fahrzeugdurchsätze und höchste Lebensdauer ausgelegt
- Hohe Seitenstabilität und Biegesteifigkeit, dadurch auch hervorragend zur präzisen Fahrwerksvermessung geeignet
- Fahrflächen mit bereits integrierter Laufschiene für Achslift vorgerüstet

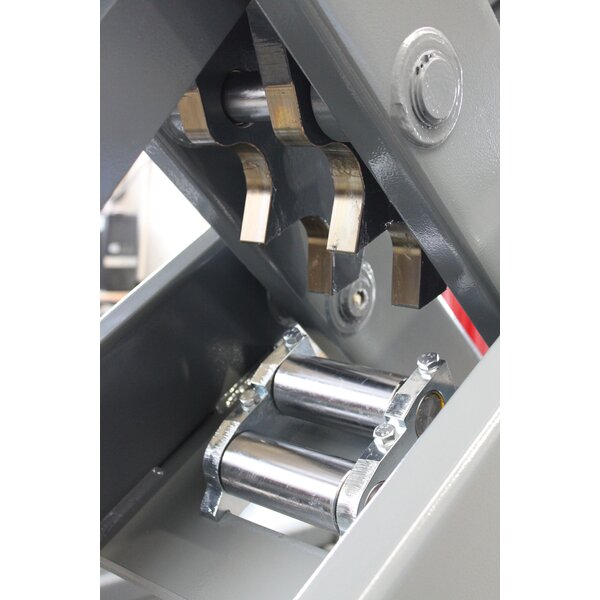

- Klinken und Zylinderrasten als zusätzliche Sicherheitseinrichtung
- Kabel- und Hydraulikschläuche besonders geschützt innerhalb der Scherenrohre verlegt

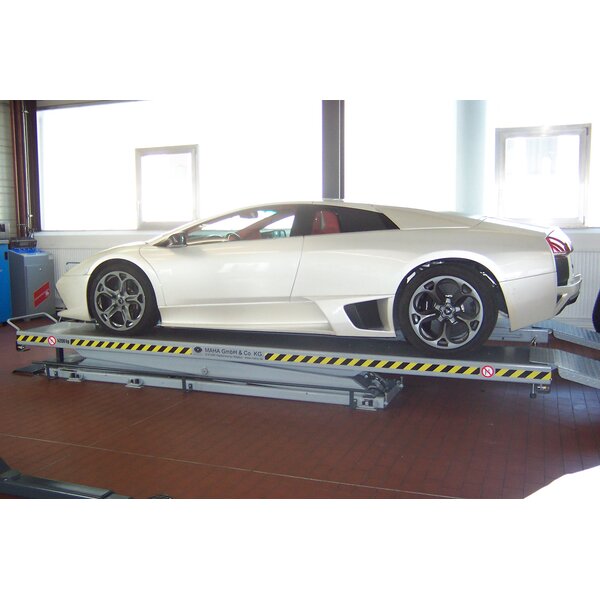

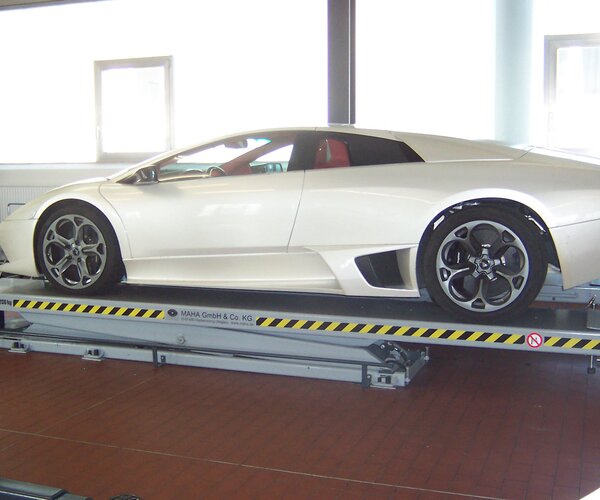

- Geringe Auffahrhöhe für einfaches Befahren
- Große Hubhöhe über 2 m, erleichtert Reparaturarbeiten bzw. Zugänglichkeiten
- NOT-AB Funktion bei Stromausfall
- Zusätzliche Korrosionsschutzbehandlung im Bereich der Falze und Hohlraumversiegelung
- Lackierung hochwertige Pulverbeschichtung:
- anthrazitgrau, RAL 7016 (Fahrflächen, Fahrflächenaufbauten, Auffahrrampen, Bodenrahmen)
- fenstergrau, RAL 7040 (Scheren, Bedienpult)
- Automatische Gleichlaufregelung der Fahrflächen und des optionalen Radfreihebers
- In den Hubzylindern geschütztes und wartungsfreies integriertes Wegmesssystem ("Linear-Absolut-Messsystem") macht Lichtschranken zur Gleichlaufüberwachung und elektrische Schalter zur Hubhöhenerkennung überflüssig
- Hohe Sicherheit durch sofortige Abschaltung bei (einseitigem) Auffahren auf ein Hindernis bei minimaler Höhendifferenz
- Quetsch- und Scherstellensicherung durch CE-Stopp
- Automatisches Anhalten beim Heben auf gewünschter Hubhöhe durch individuell programmierbaren Haltepunkt möglich
- Robuste Folientastatur
- Schrägstellung der Fahrflächen zur leichten Auf- und Abfahrt optional erhältlich

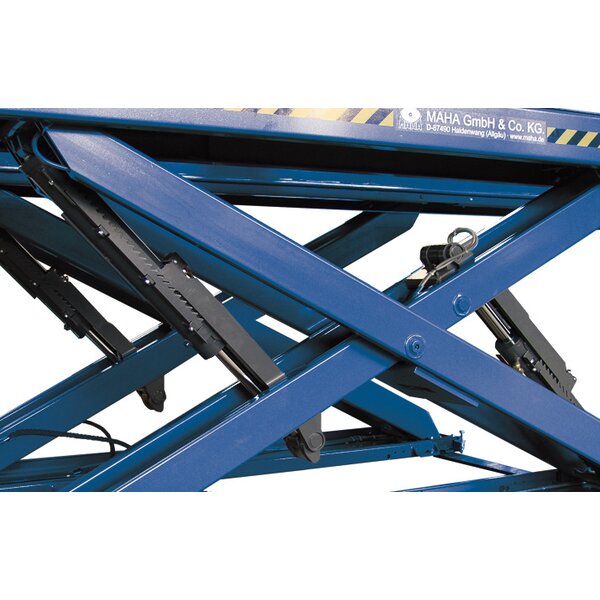

- Option Doppelklinke zur Fahrwerksvermessung für zusätzliche Stabilität innerhalb der Scherenarme
- Verkürzung der Hub-/Senkzeit optional erhältlich
Lieferumfang:
- Scheren-Hebebühne, Typ: DUO CM 4.2 A
- Bedienpult mit Steuerung und Hydraulikaggregat
- Abschließbarer Hauptschalter
- 2 Stück lange Auffahrrampen, 2 Stück Überrollbügel
- 2 Stück Druckluft-Schnellkupplungen an Fahrfläche montiert
- Abdeckbleche für Kabel und Hydraulikschläuche
- 8 Stück Seilschlaufen als Transporthilfe
- Betriebsanleitung und Prüfbuch
- EG Konformitätserklärung CE
- Transportverpackung
Downloads
Verkaufsunterlagen
| Broschüren | ||
|---|---|---|
|
Broschüre Scheren-Hebebühne für PKW und Transporter
|
||
|
Broschüre (Printversion) Scheren-Hebebühne für PKW und Transporter
|
||
| Technische Datenblätter | ||
|---|---|---|
|
Technisches Datenblatt DUO CM 4.2 A
|
||
|
Technisches Datenblatt (Printversion) DUO CM 4.2 A
|
||
Technische Dokumentation
| Betriebsanleitungen | ||
|---|---|---|
|
Betriebsanleitung DUO CM
|
||
Technische Daten
Technische Daten:
| Traglast CE | 4200 kg |
| Traglast CE mit Radfreiheber | 4200 kg |
| Hubhöhe max. | 2075 mm |
| Hubweg | 1850 mm |
| Hub-/Senkzeit, lastabhängig | ca. 40/40 s |
| Gesamtmaße (L x B x H) | 5900 x 2075 x 240 mm |
| Auffahrhöhe (ohne Zubehör) | 240 mm |
| Maße Fahrfläche (L x B x H) | 4400 x 617 x 126 mm |
| Fahrflächenlänge optional | 4800 mm |
| Antriebsleistung | 2,5 kW |
| Betriebsdruck | 190 bar |
| Spannungsversorgung | 3/N/PE 400 V 50 Hz |
| Absicherung gG | 16 A |
| Gewicht | 2650 kg |
| Gewicht inklusive Verpackung | 2700 kg |
| Verpackungsmaße (L x B x H) | 4500 x 800 x 800 mm |
| Hydraulikölmenge (nicht im Lieferumfang) | 40 l |
