Produktdetails / Lieferumfang
Beschreibung MBT 6200 LON:

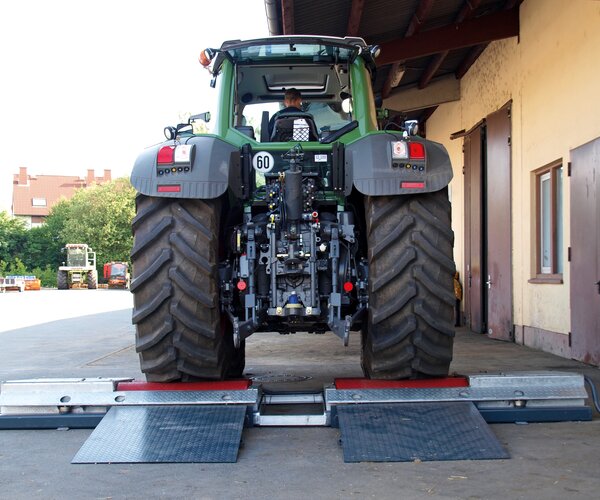

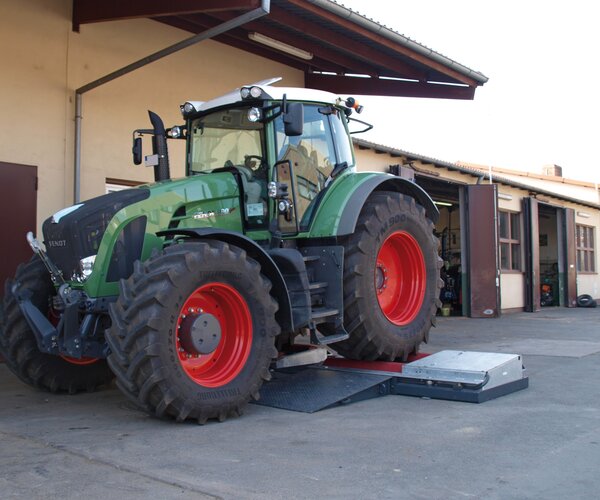

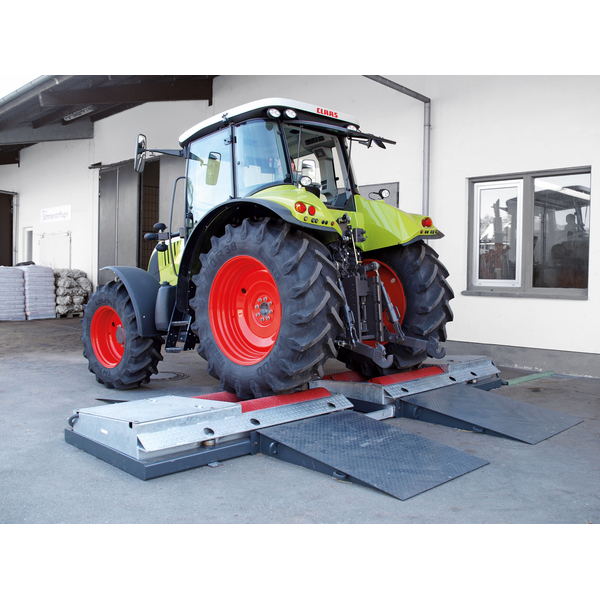

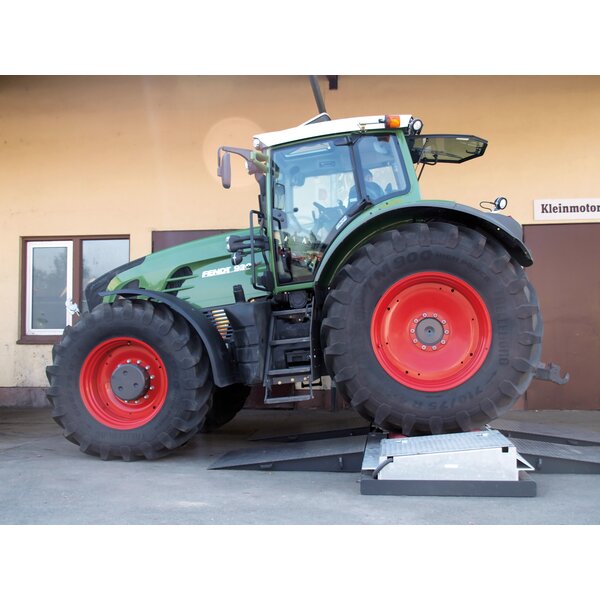

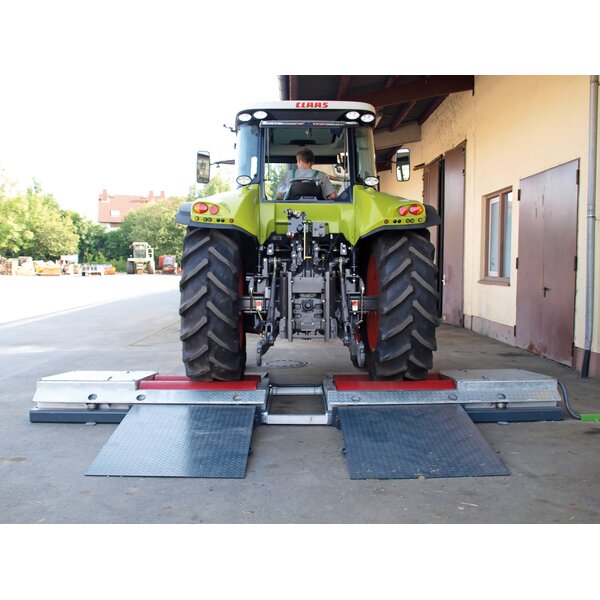

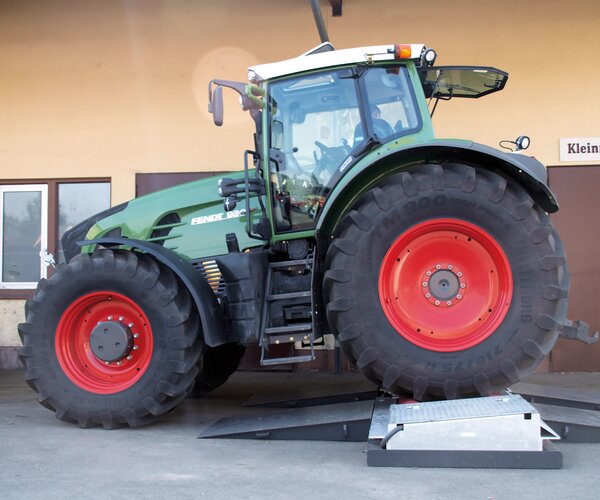

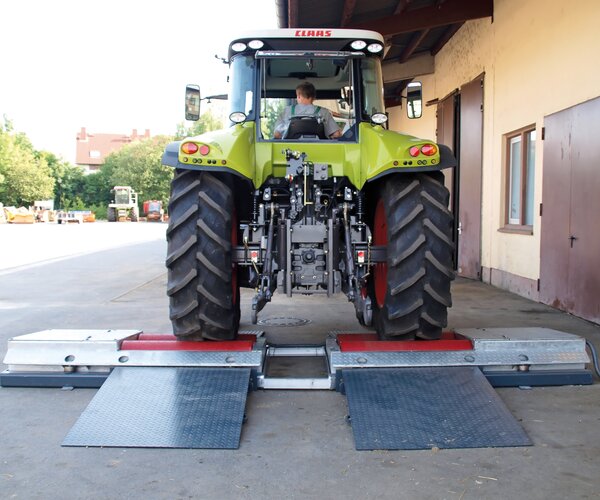

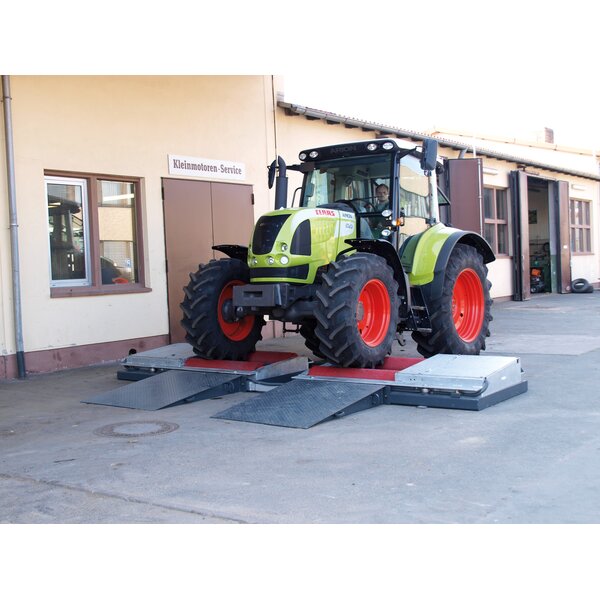

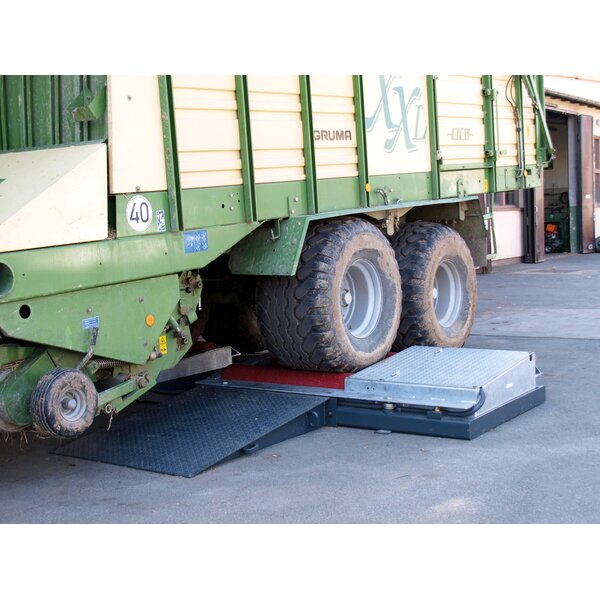

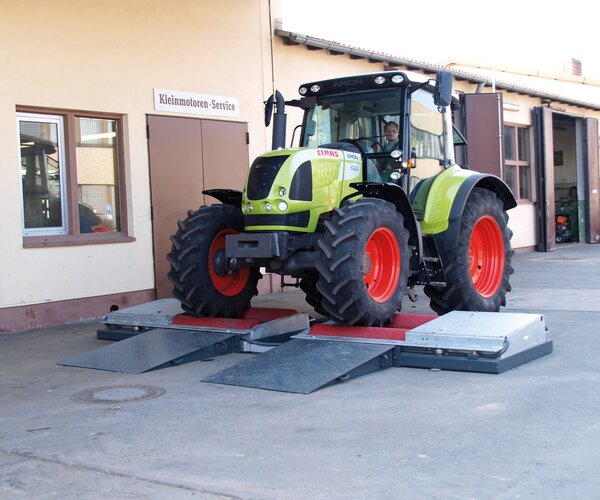

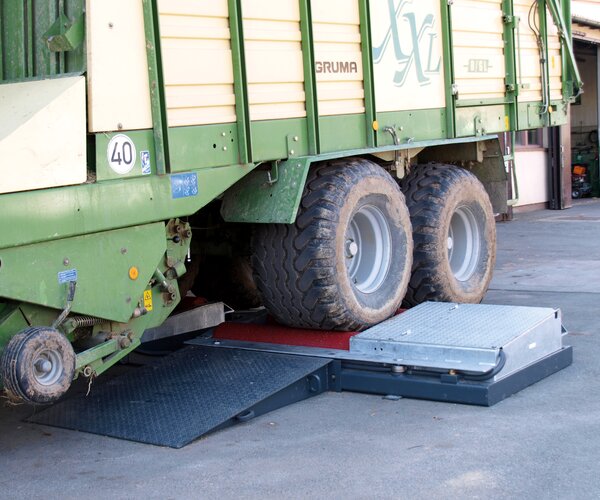

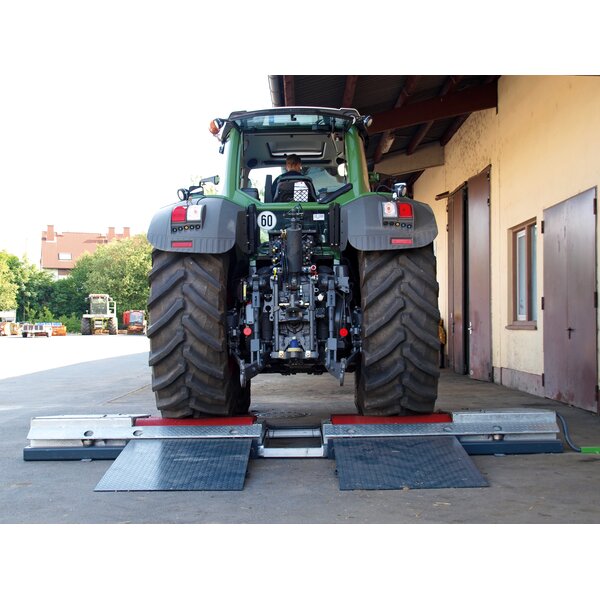

Rollen-Bremsprüfstand insbesondere für landwirtschaftliche
Fahrzeuge und Sonderfahrzeuge bis zu 18 t Achslast
- Aufgrund des großen Rollenachsabstandes insbesondere für landwirtschaftliche Fahrzeuge oder Sonderfahrzeuge mit großen Raddimensionen konzipiert.
- Die deutlich überhöhten Prüfrollen verhindern ein Verklemmen des Rades am Rahmen auch bei der Prüfung von Fahrzeugen mit Niederdruckreifen
- Serienmäßige DC-Bremse erleichtert das Aus- und Einfahren mit der vom Fahrzeug angetriebenen Achse.
- Multi-Analoganzeige mit zwei Zeigeruhren
| (Durchmesser 2 x 350 mm) | |
| - Messwertanzeige | 0-4 kN/0-40 kN |
- Anzeigemöglichkeit für:
- Bremsprüfstand
- Radlauftester
- Achsdämpfungsprüfstand
- Differenzanzeige (3-stellig + LED-Balken) zur Anzeige von:
- Bremskraftdifferenz in %
- Differenz Achsdämpfung in %
- Radlaufabweichung in m/km
- Ergebnisbewertung durch zusätzlichen LED-Farbbalken
- Bedienerführung durch alphanumerische Darstellung
- Programmsteuerung durch 32 Bit Microprozessorelektronik
| ermöglicht feinste Auflösung der Messergebnisse | |
| Maße Anzeige (H x B x T) | 910 x 870 x 300 mm |
- Umfangreiches Funktionspaket für professionelles Prüfen, wie:
- Verzögerte Einschaltautomatik nach dem Einfahren in den Prüfstand
- Automatische Anlaufüberwachung serienmäßig zur Vermeidung von Reifenschäden
- Automatische Schlupfabschaltung mit Zeigerstopp und Wiederanlaufautomatik bereits im Serienumfang inkludiert
- Serienmäßige automatische Ausfahrhilfe für komfortables Ausfahren der angetriebenen Achsen aus dem Prüfstand
- Abschaltautomatik nach dem Ausfahren aus dem Prüfstand
- Einzelradschaltung für differenzierte, radweise Betrachtung
- Robuste und langlebige Ausführung durch:
- Elektronisches, temperaturkompensiertes DMS-System für hochpräzise Messergebnisse unter allen Umweltbedingungen
- Rollenoberfläche geschweißt
- optionale kostenneutrale Kunststoffbeschichtung der Prüfrollen
- 32 Bit Mikroprozessorelektronik für die Prozesssteuerung sowie die Überwachung sämtlicher Sicherheitsfunktionen
- Abschließbarer Hauptschalter
- Schnittstellenanschluss RS 232
- Spritzwassergeschützte Motoren arbeiten zuverlässig auch unter belastungsintensiven Umwelteinflüssen
- gewuchtete und rillenkugelgelagerte Prüfrollen sorgen für höchste Präzision und absoluten Fahrkomfort und garantieren eine hohe Nutzungsdauer des gesamten Prüfstands
- International anerkanntes TÜV-Gutachten nach VkBl 9/2011
- Stern-Dreieck Schaltung zur Vermeidung von hohen Einschaltströmen
- Mittelabdeckung zwischen den Rollensätzen

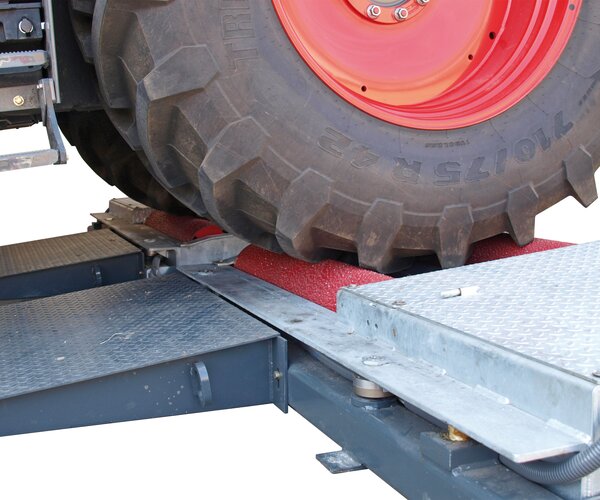

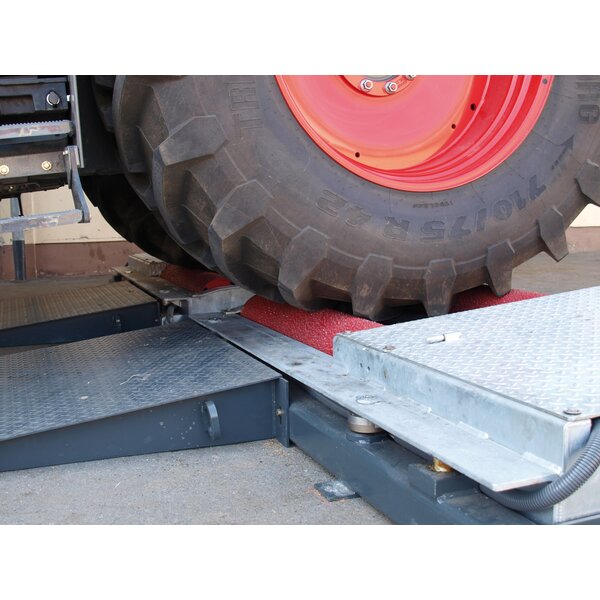

- Rollensatzausführung RS 1 mit Motoren seitlich
- hintere Rolle um 50 mm überhöht - zur besseren Fixierung der Räder im Rollenprisma während des Bremsvorgangs in Hauptfahrtrichtung
- Selbsttragender geteilter Rollensatz
- Lackierung hochwertige Pulverbeschichtung: anthrazitgrau, RAL 7016
Lieferumfang:
- Analoganzeige mit zwei Zeigeruhren und integriertem Schaltschrank
- Rollensatz MBT 6000 RS 1 mit Vorbereitung für Wiegeeinrichtung
Downloads
Verkaufsunterlagen
| Broschüren | ||
|---|---|---|
|
Broschüre MBT-SERIES für alle Fahrzeugklassen
|
||
|
Broschüre (Printversion) MBT-SERIES für alle Fahrzeugklassen
|
||
| Technische Datenblätter | ||
|---|---|---|
|
Technisches Datenblatt MBT 6200 LON W CLASSIC
|
||
|
Technisches Datenblatt (Printversion) MBT 6200 LON W CLASSIC
|
||
Technische Dokumentation
| Betriebsanleitungen | ||
|---|---|---|
|
Betriebsanleitung MBT LON
|
||
Technische Daten
Technische Daten:
| Achslast (überfahrbar) | 18000 kg |
| Spur min. | 400 mm |
| Spur max. | 3600 mm |
| Antriebsleistung | 2 x 11 kW |
| Prüfgeschwindigkeit | 3 km/h |
| Rollenlänge | 1600 mm |
| Rollendurchmesser | 265 mm |
| Rollenachsabstand | 685 mm |
| Absicherung gG | 63 A |
| Spannungsversorgung | 3/N/PE 400 V 50 Hz |
| Maße Rollensatz (L x B x H) | 5580 x 1340 x 370 mm |
