Produktdetails / Lieferumfang

Beschreibung:

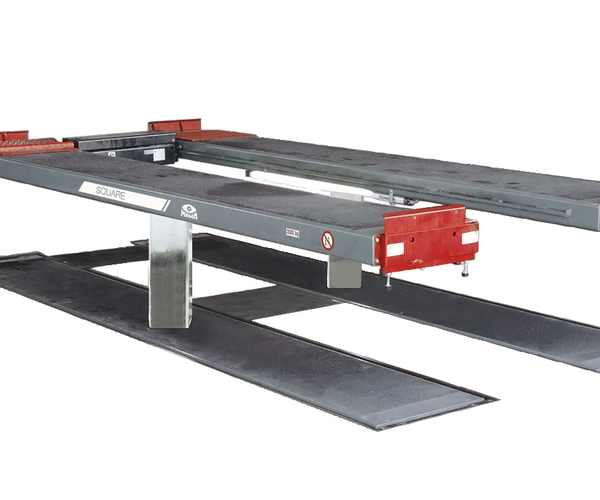

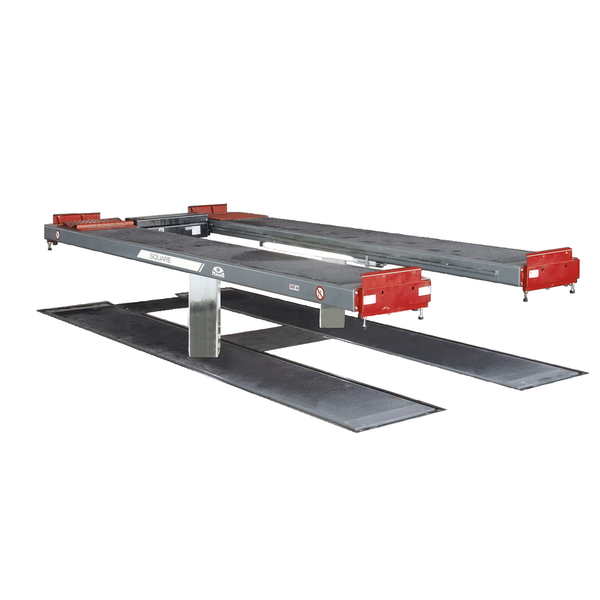

Zwei-Stempel-Unterflurhebebühne mit Fahrflächen

Beschreibung Fahrfläche:

  • Fahrflächenlänge 4800 mm optimal passend für PKW und Transporter
  • Großzügige Bewegungsfreiheit unter der Hebebühne durch die kompakte Stempel-Hubeinheit und daraus resultierend hohe Lichtdurchflutung speziell unter dem angehobenen Fahrzeug
  • Optional erweiterbar zur Dialogannahme Hebebühne mit Achsspieltester zur Prüfung der Fahrwerksbaugruppen
  • Optionaler Ausbau zur Fahrwerksvermessungs-Hebebühne mit exakt ausgerichteten Fahrflächen, Schiebeplatten zur spannungsfreien Radauflage, Fahrflächen-Niveauausgleich und Achsmessstützen
  • Fahrflächenbelag mit hochwertiger Pulverbeschichtung unterstützt Korrosionsschutz und wertet das Erscheinungsbild deutlich auf.
  • Optionaler Fahrflächenbelag mit Granulatbeschichtung
  • Zusätzliche Korrosionsschutzbehandlung im Bereich der Falze und Hohlraumversiegelung erhöht die Lebenszeit
  • Druckluftanschluss bereits integriert und optionale Energieversorgung 230V/1PH in den Fahrflächen möglich
  • Alle Leitungen sind geschützt im SQUARE-Stempel verlegt
  • Optionale, blendfreie und drehbare LED-Beleuchtung
  • Verschiedene Aufbauvarianten für den optimalen Einsatz:
    • bodenaufliegender Fahrflächen mit geringer Auffahrhöhe und Bühnenlaufbereich ohne Stolperkanten
    • bodenebener Fahrflächen zum leichteren Befahren der Hebebühne, ohne überstehende Baugruppen im Hebebühnenbereich
    • bodenebene Fahrflächen zum leichteren Befahren der Hebebühne, ohne überstehende Baugruppen im Hebebühnenbereich und mit vollständigem Bodenausgleich des Bühnenlaufbereiches ohne Stolperkanten
  • Fahrfläche und Bodenausgleich bereits vorgerüstet für den Einsatz eines optionalen Achsliftes
  • Quetsch- und Scherstellungsicherung durch CE-Stopp


SQUARE Hubeinheit:

  • Herausragende Steifigkeit und höchste Sicherheit durch verwindungssicheren Vierkant-Stempel
  • Sehr leise Pumpe und sehr leiser E-Motor in korrosionssicherer Unterölausführung optional mit Bio-Öl
  • Elektronische Hebebühnen-Steuerung mit kontaktlosen, verschleißfreien Endschaltern und optischer Fehleranzeige
  • Hohe Laufruhe durch gleitfähige, langlebige Spezial-Nickel- Beschichtung der Stempel in robuster, wartungsarmer Stempelführung
  • Geschützt innenliegende Sicherheits-Hydraulikzylinder garantieren hohe Nutzungsdauer
  • Bewegliches Synchronisations- und Sicherheitsjoch für eine schonende Kraftverteilung in der Stempelführung serienmäßig
  • Hohe Hebe-/Senkgeschwindigkeiten sind garantiert (max. 30/20 s)
  • Batteriebetriebener Notablass
  • Optimierung der gesamten Arbeitsplatzergonomie durch optionale, standardunabhängige Steuerung per Energieampel oder Unterputz-Schaltsystem


Lieferumfang:

  • Fahrfläche 4800 mm, pulverbeschichtet anthrazitgrau (RAL 7016)
  • Hubeinheit mit Hydraulikaggregat
  • Auffahrrampen und Anfahrbleche
  • Druckluft-Schnellkupplung an Fahrfläche montiert
  • Leitungs- und Befestigungsmaterial
  • Hubeinheit mit beweglichen Joch
  • Einbauwanne/Einbaurahmen nicht im Lieferumfang
  • Not-AB-Kabel zum Anschluss an den Schaltkasten
  • Bedieneinheit mit 2 x 10 m Steuerkabel (Ölflexkabel)
  • Abschließbarer Hauptschalter
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung CE

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Daten

Technische Daten:

Traglast CE5000 kg
Maße der Fahrfläche (L x B x H)4800 x 617 x 150 mm
Innere Durchgangsbreite950 mm
Gesamtmaße (L x B x H)5868 x 2184 x 150 mm
Hubhöhe max.2050 mm
Stempelmaße quadratisch180 mm
Stempelabstand1567 mm
Einbautiefe2382 mm
Hubzeit/Senkzeit lastabhängigca. 30/20 s
Hydraulikölmenge (nicht im Lieferumfang)ca. 28 l
Betriebsdruck180 bar
Steuereinheit ohne Optionen (H x B x T)320 x 220 x 120 mm
Antriebsleistung3,0 kW
Absicherung gG16 A
Spannungsversorgung3/N/PE 400 V 50 Hz
