Produktdetails / Lieferumfang
- bodeneben -
Beschreibung:

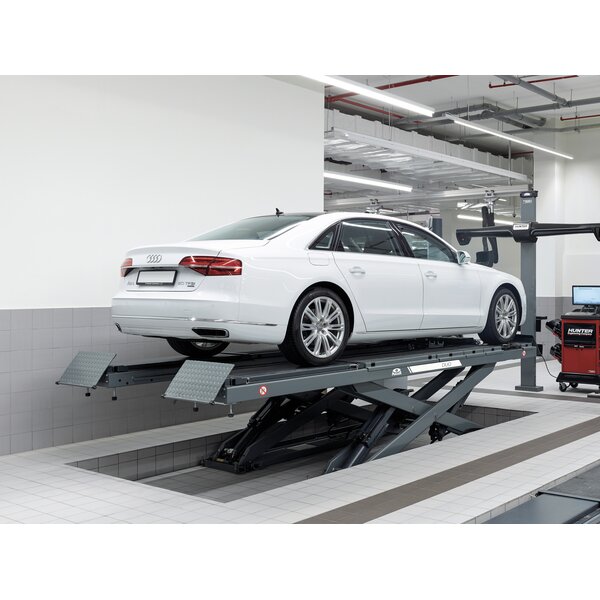

- Scheren-Hebebühne für bodenebene Montage zum leichteren Befahren der Hebebühne, ohne überstehende Baugruppen im Hebebühnenbereich
- Sehr robuste und bewährte Konstruktion, für hohe Fahrzeugdurchsätze und höchste Lebensdauer ausgelegt
- Hohe Seitenstabilität und Biegesteifigkeit, dadurch auch zur präzisen Fahrwerksvermessung geeignet
- Fahrflächen mit bereits integrierter Laufschiene für Achslift vorgerüstet
- Klinken und Zylinderrasten als zusätzliche Sicherheitseinrichtung
- Kabel- und Hydraulikschläuche besonders geschützt innerhalb der Scherenrohre verlegt

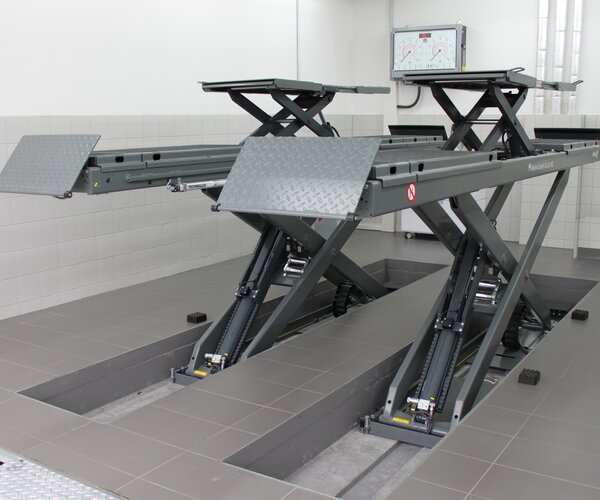

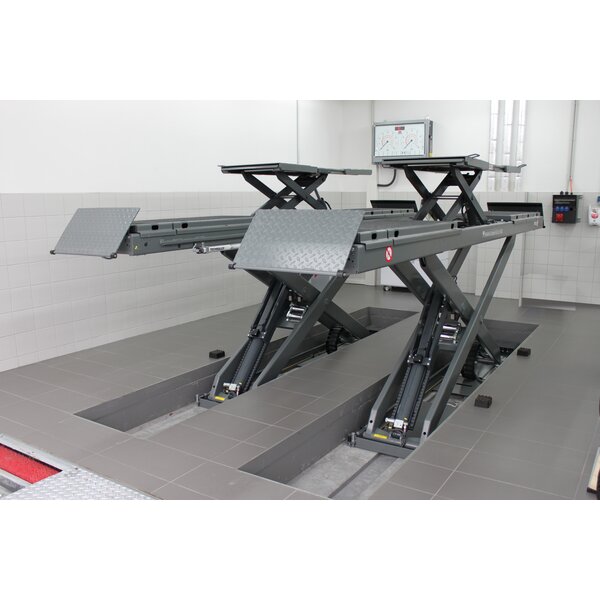

- Große Hubhöhe über 2,1 m, erleichtert Reparaturarbeiten bzw. Zugänglichkeiten und dadurch ideal auch für Einbau in Streifenfundament geeignet
- NOT-AB Funktion bei Stromausfall
- Zusätzliche Korrosionsschutzbehandlung im Bereich der Falze und Hohlraumversiegelung
- Lackierung hochwertige Pulverbeschichtung:
- anthrazitgrau, RAL7016 (Fahrflächen, Fahrflächenaufbauten, Auffahrrampen, Bodenrahmen)
- fenstergrau, RAL 7040 (Scheren, Bedienpult)
- Automatische Gleichlaufregelung der Fahrflächen und des optionalen Radfreihebers
- In den Hubzylindern geschütztes und wartungsfreies integriertes Wegmesssystem ( Linear-Absolut-Messsystem ) macht Lichtschranken zur Gleichlaufüberwachung und elektrische Schalter zur Hubhöhenerkennung überflüssig
- Hohe Sicherheit durch sofortige Abschaltung bei (einseitigem) Auffahren auf ein Hindernis bei minimaler Höhendifferenz
- Quetsch- und Scherstellensicherung durch CE-Stopp
- Automatisches Anhalten beim Heben auf gewünschter Hubhöhe durch individuell programmierbaren Haltepunkt möglich
- Robuste Folientastatur
- Optional Hubboden für versenkbaren bodenebenen Achslift
- Option Doppelklinke zur Fahrwerksvermessung für zusätzliche Stabilität innerhalb der Scherenarme
- Verkürzung der Hub-/Senkzeit optional erhältlich
Lieferumfang:
- Scheren-Hebebühne, Typ: DUO CM 5.0 U
- Bedienpult, Steuerung und Hydraulikaggregat
- Abschließbarer Hauptschalter
- 4 Stück Abrollklappen
- 2 Stück Druckluft-Schnellkupplungen an Fahrfläche montiert
- 8 Stück Seilschlaufen als Transporthilfe
- Betriebsanleitung und Prüfbuch
- EG Konformitätserklärung CE
- Transportverpackung
Downloads
Verkaufsunterlagen
Broschüren | ||
---|---|---|
Broschüre Scheren-Hebebühne für PKW und Transporter
|
||
Broschüre (Printversion) Scheren-Hebebühne für PKW und Transporter
|
Technische Datenblätter | ||
---|---|---|
Technisches Datenblatt DUO CM 5.0 U
|
||
Technisches Datenblatt (Printversion) DUO CM 5.0 U
|
Technische Dokumentation
Betriebsanleitungen | ||
---|---|---|
Betriebsanleitung DUO CM
|
Technische Daten
Technische Daten:
Traglast CE | 5000 kg |
Traglast CE mit Radfreiheber | 5000 kg |
Hubhöhe max. | 2140 mm |
Hubweg | 1850 mm |
Hub-/Senkzeit, lastabhängig | ca. 50/40 s |
Gesamtmaße (L x B x H) | 5200 x 2210 x 290 mm |
Einbautiefe | 300 mm |
Maße Fahrfläche (L x B x H) | 5200 x 630 x 176 mm |
Antriebsleistung | 2,5 kW |
Betriebsdruck | 190 bar |
Versorgungspannung | 3/N/PE 400 V 50 Hz |
Absicherung gG | 16 A |
Gewicht | 3000 kg |
Gewicht inklusive Verpackung | 3200 kg |
Verpackungsmaße (L x B x H) | 5300 x 800 x 800 mm |
Hydraulikölmenge (nicht im Lieferumfang) | 40 l |
