Produktdetails / Lieferumfang

  • bodeneben -

Beschreibung:

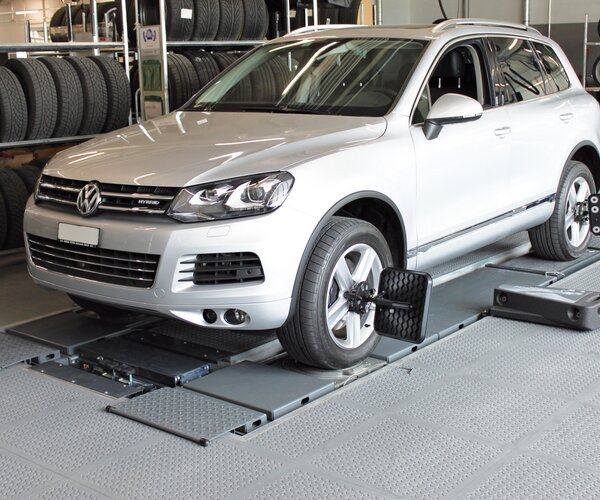

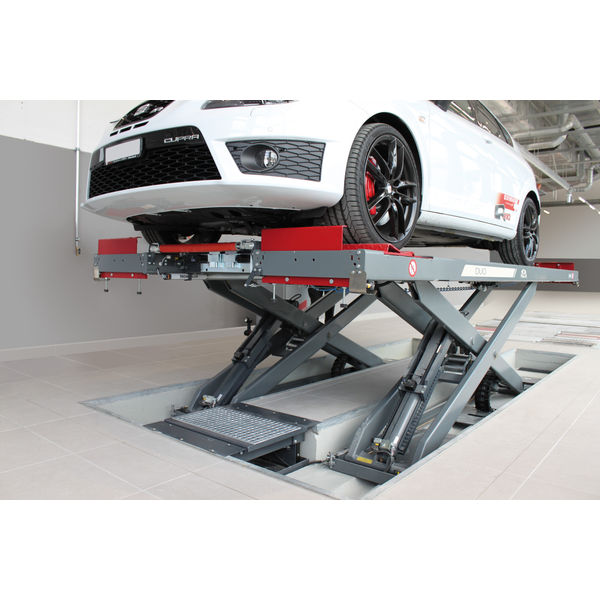

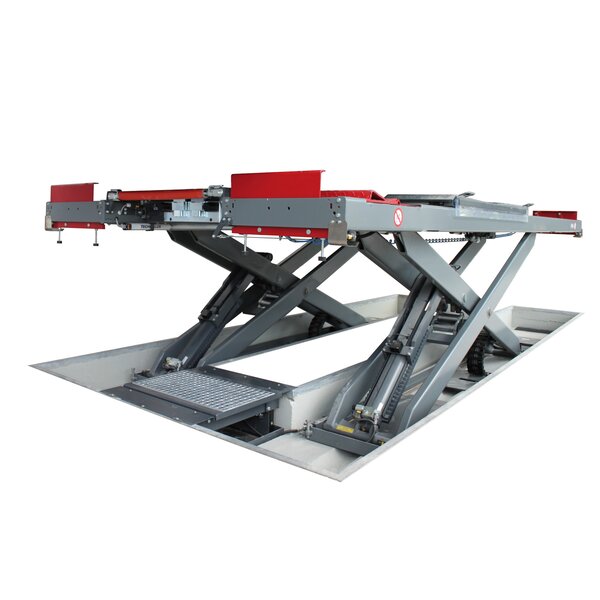

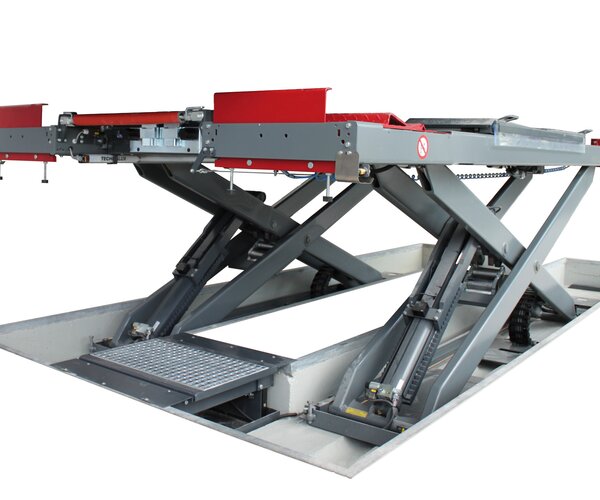

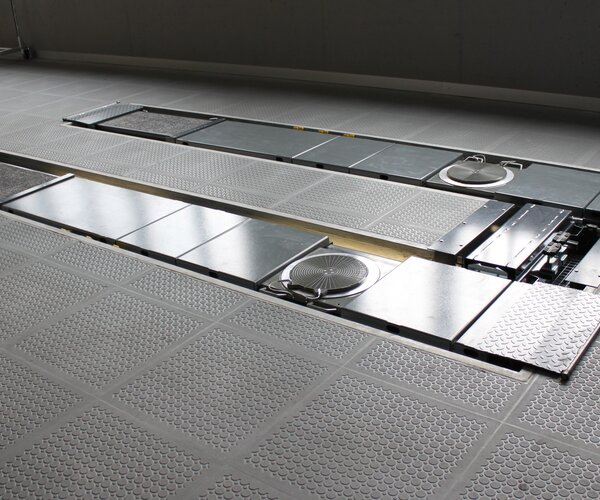

  • Scheren-Hebebühne für bodenebene Montage zum leichteren Befahren der Hebebühne, ohne überstehende Baugruppen im Hebebühnenbereich
  • Sehr robuste und bewährte Konstruktion, für hohe Fahrzeugdurchsätze und höchste Lebensdauer ausgelegt

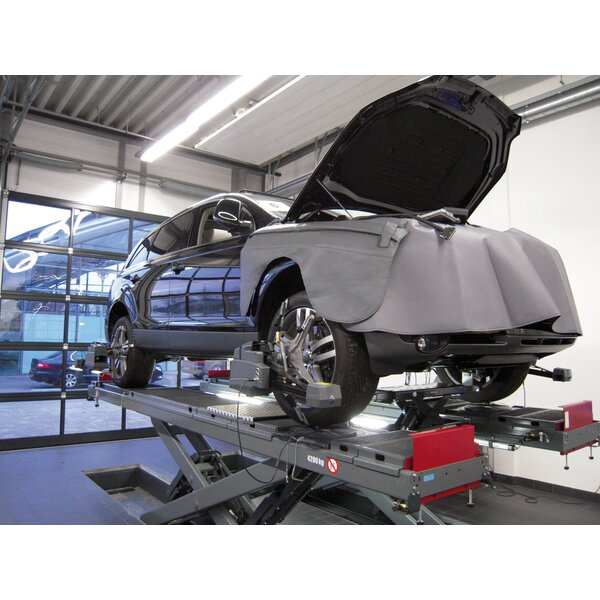

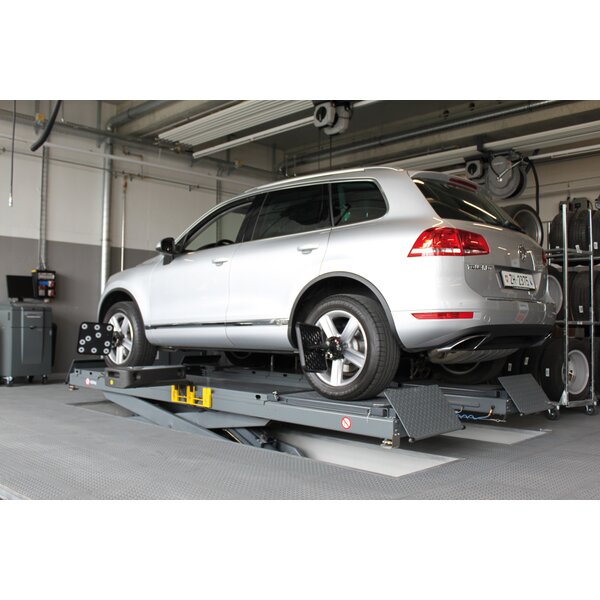

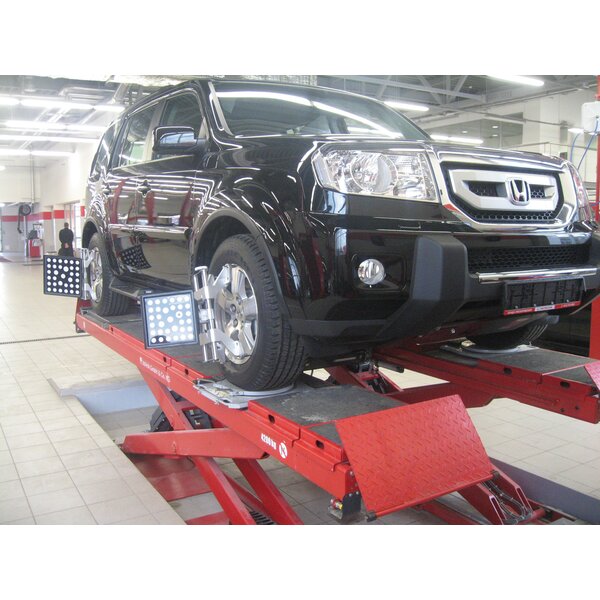

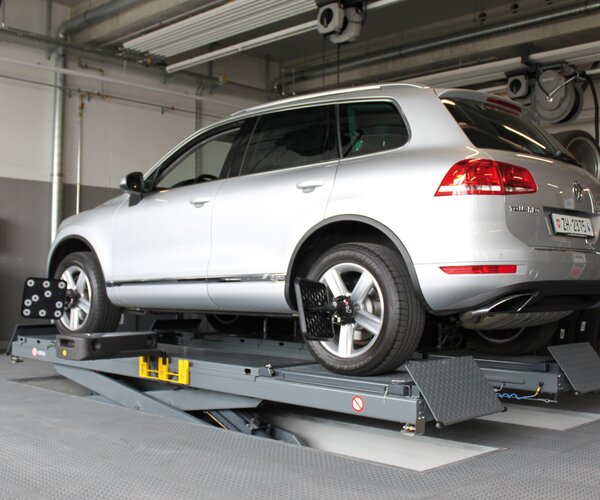

  • Hohe Seitenstabilität und Biegesteifigkeit, dadurch auch hervorragend zur präzisen Fahrwerksvermessung geeignet
  • Fahrflächen mit bereits integrierter Laufschiene für Achslift vorgerüstet
  • Klinkenund Zylinderrasten als zusätzliche Sicherheitseinrichtung
  • Kabel- und Hydraulikschläuche besonders geschützt innerhalb der Scherenrohre verlegt

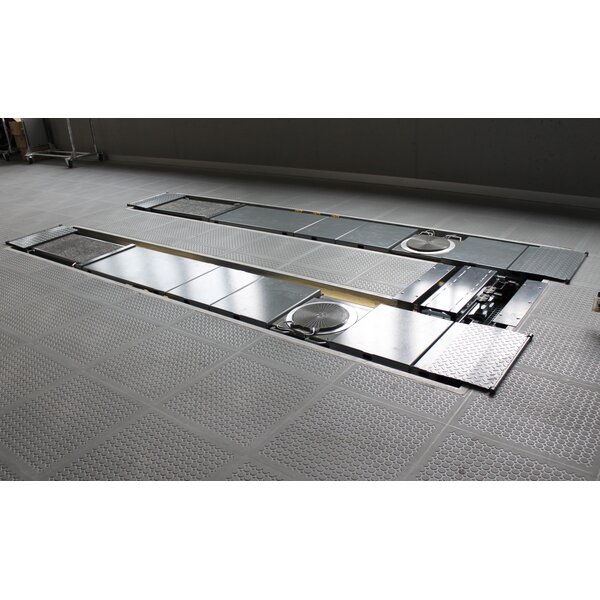

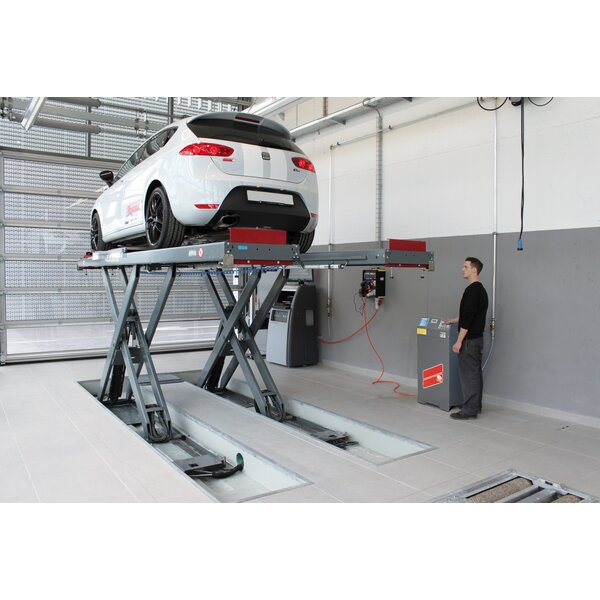

  • Große Hubhöhe über 2 m, erleichtert Reparaturarbeiten bzw. Zugänglichkeiten und dadurch ideal auch für Einbau in Streifenfundament geeignet
  • NOT-AB Funktion bei Stromausfall
  • Zusätzliche Korrosionsschutzbehandlung im Bereich der Falze und Hohlraumversiegelung
  • Lackierung hochwertige Pulverbeschichtung:
    • anthrazitgrau, RAL 7016 (Fahrflächen, Fahrflächenaufbauten, Auffahrrampen, Bodenrahmen)
    • fenstergrau, RAL 7040 (Scheren, Bedienpult)


  • Automatische Gleichlaufregelung der Fahrflächen und des optionalen Radfreihebers
  • In den Hubzylindern geschütztes und wartungsfreies integriertes Wegmesssystem ( Linear-Absolut-Messsystem ) macht Lichtschranken zur Gleichlaufüberwachung und elektrische Schalter zur Hubhöhenerkennung überflüssig
  • Hohe Sicherheit durch sofortige Abschaltung bei (einseitigem) Auffahren auf ein Hindernis bei minimaler Höhendifferenz
  • Quetsch- und Scherstellensicherung durch CE-Stopp
  • Automatisches Anhalten beim Heben auf gewünschter Hubhöhe durch individuell programmierbarenHaltepunkt möglich
  • Robuste Folientastatur

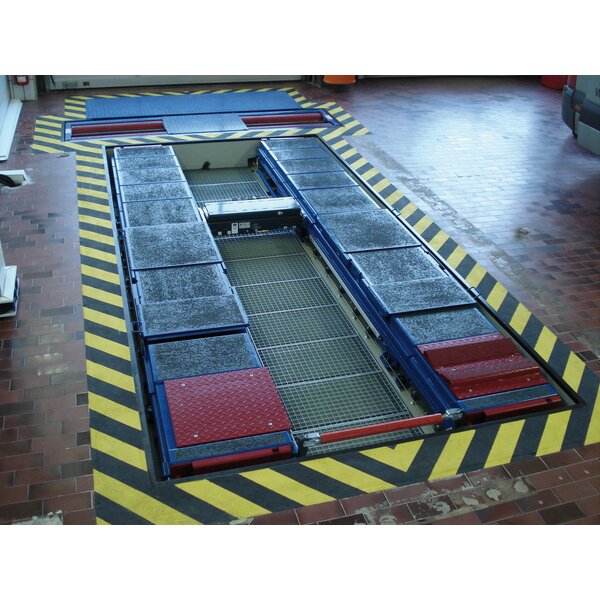

  • Option Mittelplattform integriert die gesamte Hydraulik und Elektrik in Stahlgehäuse im Rechteckfundament und ersetzt das große Bedienpult, dadurch sehr platzsparend

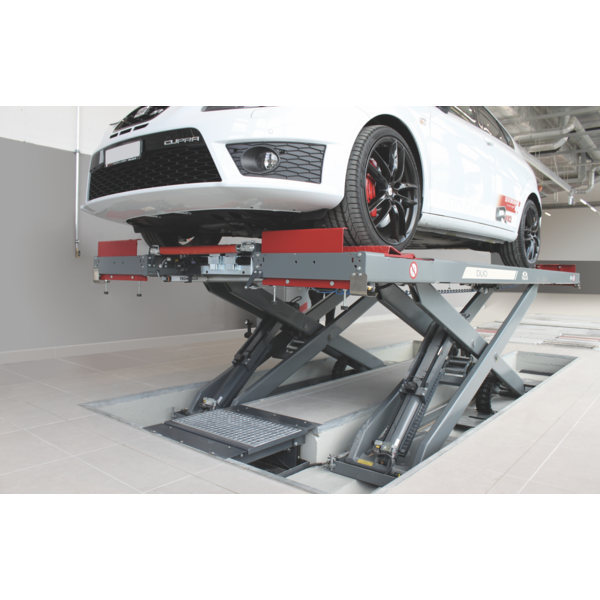

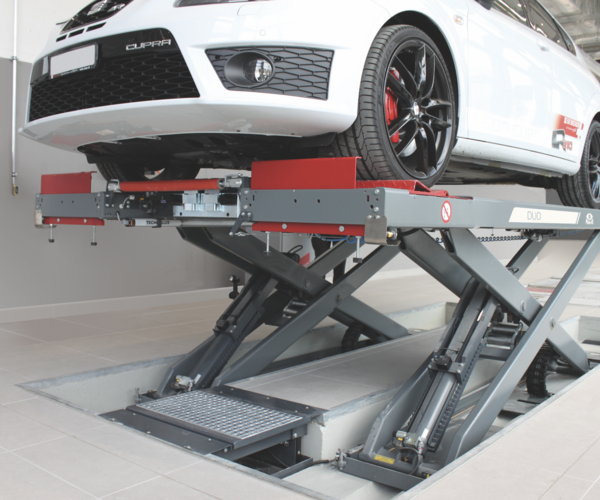

  • Optional Hubboden fürversenkbaren bodenebenen Achslift
  • Option Doppelklinke zur Fahrwerksvermessung für zusätzliche Stabilität innerhalb der Scherenarme
  • Verkürzung der Hub-/Senkzeit optional erhältlich


Lieferumfang:

  • Scheren-Hebebühne, Typ: DUO CM 4.2 U
  • Bedienpult mit Steuerung und Hydraulikaggregat
  • Abschließbarer Hauptschalter
  • 4 Stück Abrollklappen
  • 2 Stück Druckluft-Schnellkupplungen an Fahrfläche montiert
  • 8 Stück Seilschlaufen als Transporthilfe
  • Betriebsanleitung und Prüfbuch
  • EG Konformitätserklärung CE
  • Transportverpackung

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten:

Traglast CE4200 kg
Traglast CE mit Radfreiheber4200 kg
Hubhöhe max.2075 mm
Hubweg1850 mm
Hub-/Senkzeit, lastabhängigca. 40/40 s
Gesamtmaße (L x B x H)4400 x 2075 x 240 mm
Einbautiefe250 mm
Maße Fahrfläche (L x B x H)4400 x 617 x 126 mm
Fahrflächenlänge optional4800 mm
Antriebsleistung2,5 kW
Betriebsdruck190 bar
Spannungsversorgung3/N/PE 400 V 50 Hz
Absicherung gG16 A
Gewicht2650 kg
inklusive Verpackung2700 kg
Verpackungsmaße (L x B x H)4500 x 800 x 800 mm
Hydraulikölmenge (nicht im Lieferumfang)40 l
