Produktdetails / Lieferumfang
Beschreibung:

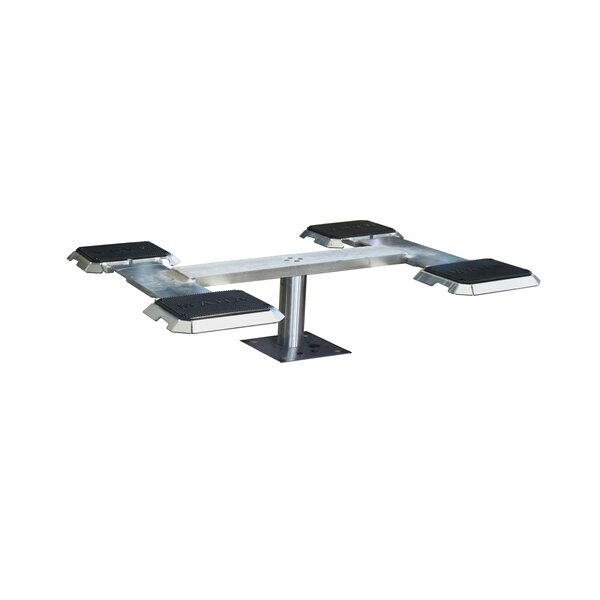

Ein-Stempel-Unterflurhebebühne mit Flachträgern,
zur Aufnahme der Fahrzeuge im Schwellerbereich.
Aufnahme passend für PKW unterhalb des Fahrzeuges
Flachträger Aufnahme (FT H):
- Für unterschiedliche Fahrzeugtypen anpassbare Flachträgerauszüge, teleskopierbar von 1400 - 2000 mm im Standard
- Flexibles, optionales Sortiment von Aufnahmeplatten in den Ausführungen 'länger - breiter - flacher' gewährleistet perfekte Aufnahme aller Fahrzeugmodelle von
heute und auch morgen
- Große Aufnahmebereiche durch austauschbarem Aufnahmeplatten- system decken das gesamte Fahrzeugspektrum ab
- Erleichtertes, reifenschonendes Auffahren durch umlaufend abgeschrägte Auszüge bei zugleich niedriger Bauhöhe mit Gummiaufnahmeplatte (Bauhöhe nur ca. 60 mm)
- Gummiaufnahmeplatte ermöglicht zeitsparende Direktaufnahme
- Optionaler bodenebener Einbau zum besseren Überfahren der Hebebühne
SOLIST Hubeinheit:
- Korrosionssicherer Hydraulikhubkolben, selbstschmierend, da dieser bei jedem Hub in das Hydrauliköl eintaucht
- Geräuscharmer Betrieb durch sehr leisen Motor in der Einbauwanne
- Optional auch nachhaltig mit mineralischem Bio-Öl mit langer Haltbarkeit nutzbar
*Elektronische Hebebühnen-Steuerung mit optischer
- Fehleranzeige
- Hydraulikaggregat in der Einbauwanne (Standard), kann optional außerhalb der Einbauwanne aufgestellt werden
- Einfacher, hängender Einbau der Hebebühne da die Kraftübertragung vorteilhaft in den Hallenboden erfolgt
- Hohe Hebe-/Senkgeschwindigkeiten sind garantiert in einen lastabhängigen Spektrum von 30 - 35 Sekunden
- Integrierter, batteriebetriebener Notablass
- Optimale Arbeitsplatzergonomie durchoptionale, standardunabhängige Steuerung per Energieampel oder Unterputz-Schaltsystem
Lieferumfang:
- Flachträgeraufnahme feuerverzinkt
- Mitteldruck Hubeinheit mit Klemmsystem
- Leitungs- und Befestigungsmaterial
- Einbauwanne/Einbaurahmen nicht im Lieferumfang
- Not-AB-Kabel zum Anschluss an den Schaltkasten
- Bedieneinheit mit 10 m Steuerkabel (Ölflexkabel)
- Abschließbarer Hauptschalter
- Quetschstellensicherung durch CE-Stopp anstatt Fußabweiser
- Bedienungsanleitung und Prüfbuch
- EG-Konformitätserklärung CE
Technische Daten
Technische Daten:
| Traglast CE | 3000 kg |
| Längsaufnahme in Raststufen ausziehbar | 1400 - 2000 mm |
| Queraufnahme durch Umstecken | 880 - 1820 mm |
| Größe der Aufnahmeplatte (L x B) | 355 x 400 mm |
| Hubhöhe max. | 1930 mm |
| Einbautiefe | 2320 mm |
| Stempeldurchmesser | 125 mm |
| Hubzeit/Senkzeit lastabhängig | ca. 35/35 s |
| Hydraulikölmenge (nicht im Lieferumfang) | ca. 50 l |
| Öl-Qualität | HLP-D 22 |
| Betriebsdruck | 32 bar |
| Empfohlene Einbauwanne | VZ 972554 |
| Steuereinheit (H x B x T) | 320 x 220 x 120 mm |
| Antriebsleistung | 3,0 kW |
| Absicherung gG | 16 A |
| Spannungsversorgung | 3/N/PE 400 V 50 Hz |
