Produktdetails / Lieferumfang
Beschreibung:

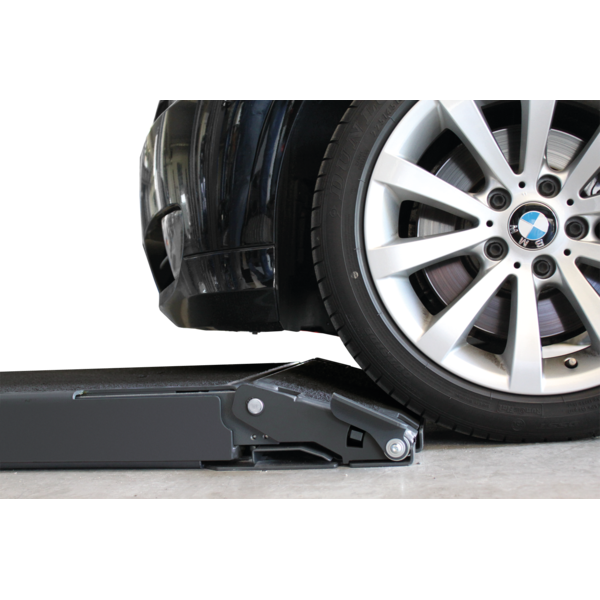

- Doppel-Scheren-Hebebühne für bodenaufliegende Montage mit extrem geringer Überfahrhöhe

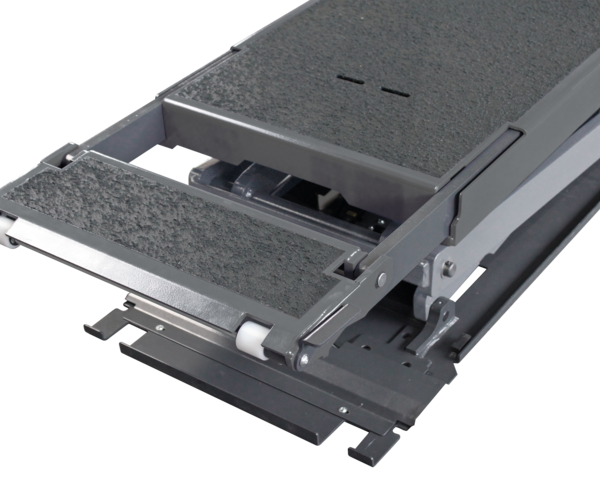

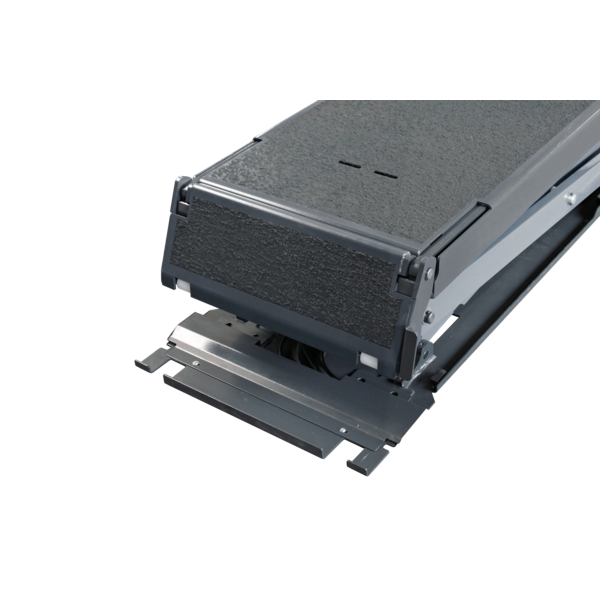

- Hoher Bedienkomfort durch stufenlos einstellbare Aufnahmeplattenlänge, kein Nachschieben des Fahrzeugs erforderlich
- Aufnahmeplatten und Auszüge granulatbeschichtet für hohe Sicherheit gegen Abrutschen des Fahrzeugs
- Doppelte Sicherheit durch zwei redundante Zylinder je Scherenseite
- Keine Druckluft erforderlich weil keine Sicherheitsklinken notwendig
- Volle Hubkraft bereits aus unterstem Hubhöhenbereich durch innovative, patentierte Zylinder-Aushubunterstützung
- Geräuscharmes Absetzen in der untersten Position durch serienmäßig verbaute Absenkverzögerung
- Sanftanlauf aus der untersten Position für schonendes Ansetzen am Fahrzeug
- Hohe Seitenstabilität durch stark dimensionierte Scherenarme
- Keine mechanische Verbindung zwischen den Scheren, somit keine Stolperschwelle
- Einfache NOT-AB-Funktion bei Stromausfall
- Lackierung hochwertige Pulverbeschichtung:
- anthrazitgrau, RAL 7016 (Aufnahmeplatten, Bodenrahmen)
- fenstergrau, RAL 7040 (Scheren, Bedienpult)
- Bodenrahmen mit Zweischicht-Pulverlackierung erhöht Korrosionsschutz
*Vollautomatische Gleichlaufregelung der Aufnahmeplatten
- und hohe Sicherheit durch Zylinder-Wegmesssystem ( Linear-Absolut-Wegmesssystem )
- Quetsch-/Scherstellungsicherung durch CE-Stopp
- Optional lange Überfahrrampen für tiefergelegte Fahrzeuge
Lieferumfang:

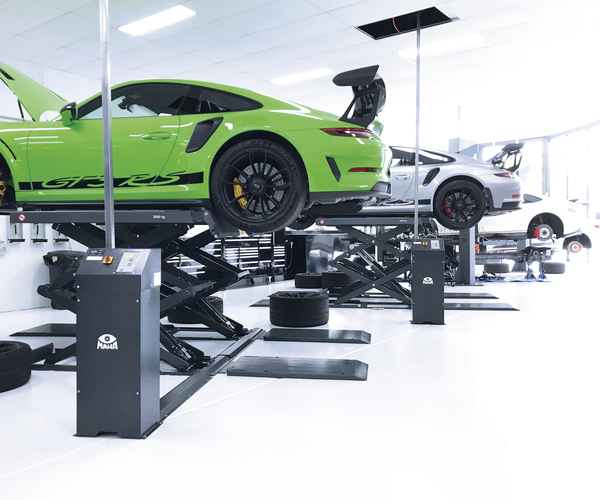

- Doppel-Scheren-Hebebühne, Typ: TWIN F IV 3.5 A
- 2 Stück Überfahrkeile
- Bedienpult stehend mit Steuerung und Hydraulikaggregat
- Abschließbarer Hauptschalter
- Hydraulikschläuche für 2 m Abstand Bühne - Aggregat
- Abdeckbleche für Hydraulikschläuche
- Betriebsanleitung und Prüfbuch
- EG Konformitätsanleitung CE
- Transportverpackung
Downloads
Verkaufsunterlagen
| Broschüren | ||
|---|---|---|
|
Broschüre TWIN
|
||
|
Broschüre (Printversion) TWIN
|
||
| Technische Datenblätter | ||
|---|---|---|
|
Technisches Datenblatt TWIN F IV 3.5 A
|
||
|
Technisches Datenblatt (Printversion) TWIN F IV 3.5 A
|
||
Technische Dokumentation
| Betriebsanleitungen | ||
|---|---|---|
|
Betriebsanleitung TWIN F IV 3.0 / 3.5
|
||
Technische Daten
Technische Daten:
| Traglast CE | 3500 kg |
| Hubhöhe max. | 1920 mm |
| Hub-/Senkzeit lastabhängig | ca. 35/35 s |

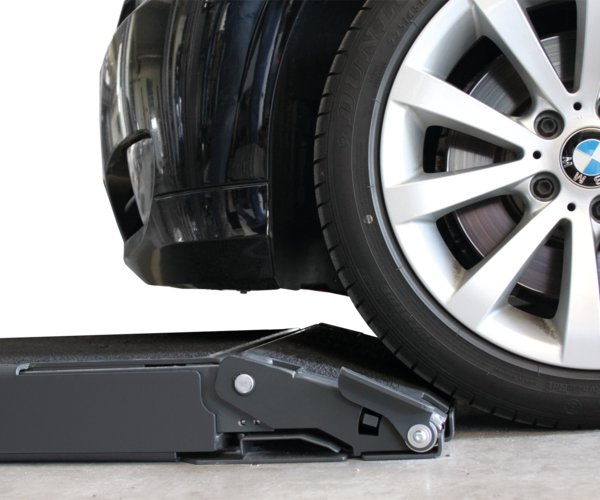

| Überfahrhöhe | 105 mm |
| Breite Aufnahmeplatten | 605 mm |
| Länge Aufnahmeplatten | 1550 - 2100 mm |
| Gesamtbreite (empfohlen) | 1955 mm |
| Antriebsleistung | 2,2 kW |
| Betriebsdruck | 270 bar |
| Spannungsversorgung | 3/N/PE 400 V 50 Hz |
| Absicherung gG | 16 A |
| Gewicht inklusive Verpackung | ca. 900 kg |
| Verpackungsmaße (L x B x H) | 2100 x 760 x710 mm |
| Hydraulikölmenge (nicht im Lieferumfang) | ca. 9 l |
