Produktdetails / Lieferumfang

Beschreibung:

  • Schnelle und präzise, physikalische Überprüfung der Achsdämpfung
  • Auswertung nach dem Lehrschen Dämpfungsmaß.
  • Automatische Ermittlung von Achs- und Fahrzeuggewicht mit Gewichtsübergabe an Bremsprüfstand (optional)
  • Vollautomatischer Prüfablauf mit Start nach beidseitiger Plattenbelastung von mehr als 60 kg
  • Frequenzgesteuerte Plattenerregung durch Elektromotoren zur Ermittlung der maximalen Schwingungsamplitude mit anschließender Auswertung der Achsdämpfung
  • Geräuschsuche Funktion zur Lokalisierung von Störgeräuschen am Fahrzeug direkt auf dem Prüfstand (optional)
  • Bodengruppe als selbsttragende Rahmenkonstruktion ausgeführt

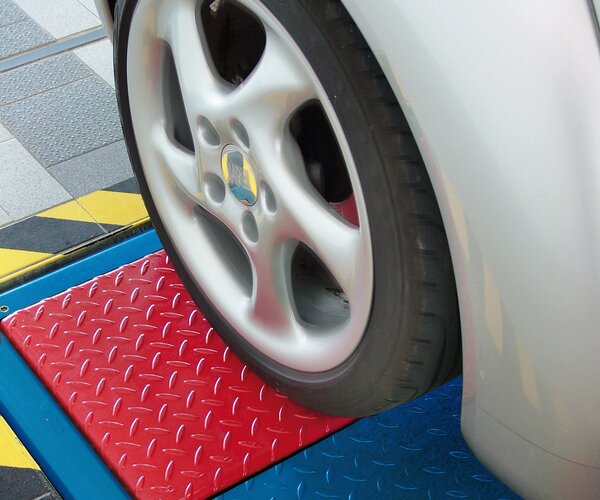

  • Parallelogramm-geführte Prüfplatten, dadurch kein fixierter Radaufstandspunkt erforderlich

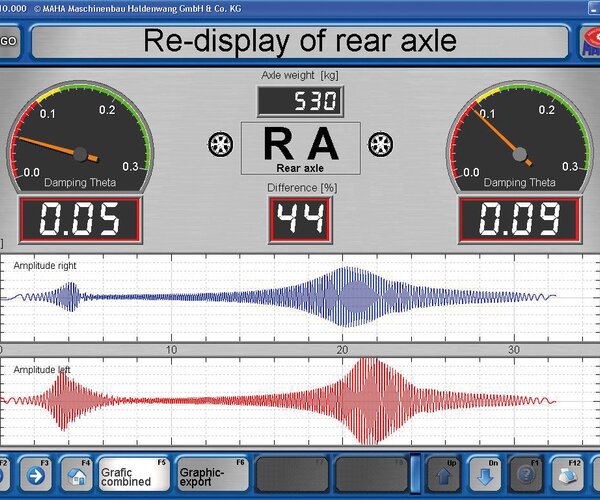

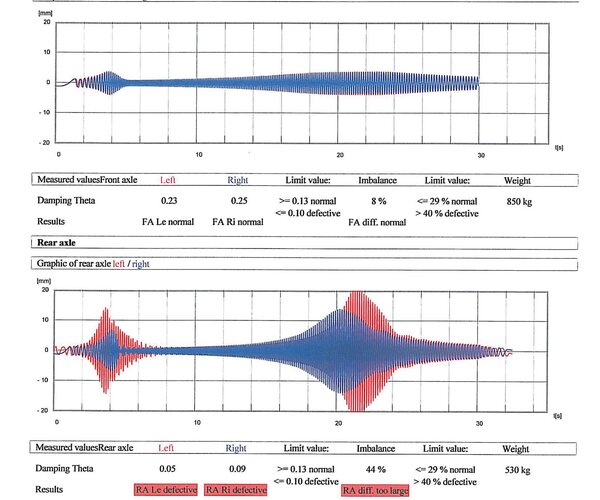

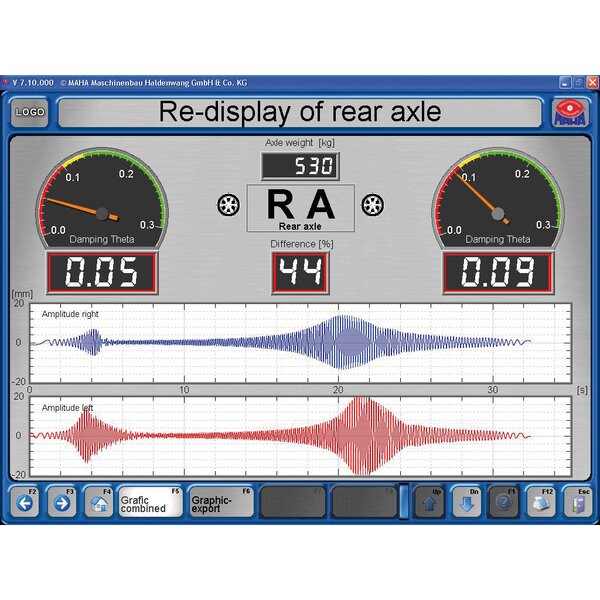

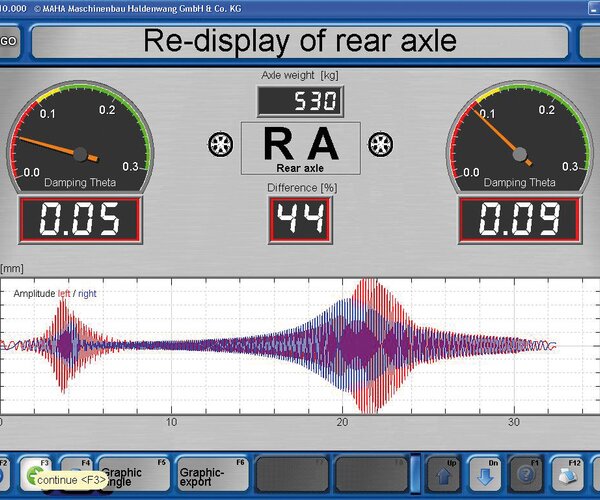

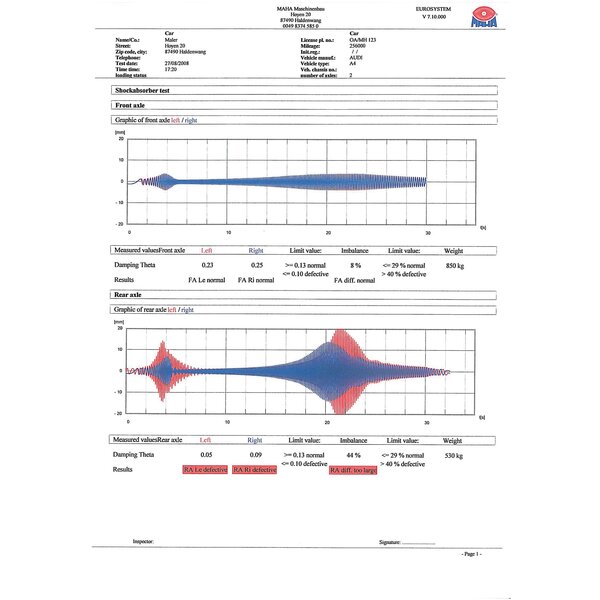

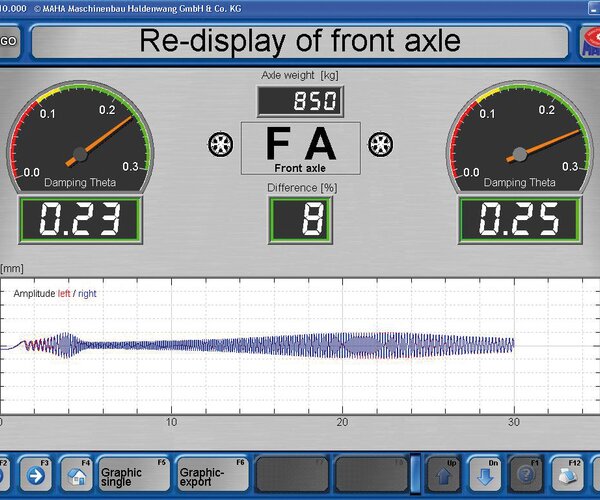

  • In Verbindung mit EUROSYSTEM: Anzeige auf PC-Bildschirm mit der Auswertung im Lehrschen Dämpfungsmaß "D" mit Differenzanzeige und graphischer Darstellung
  • In Verbindung mit LON-Bremsprüfständen: Anzeige auf LON-Analoganzeigen mit der Auswertung im Lehrschen Dämpfungsmaß "D"
  • Lackierung hochwertige Pulverbeschichtung: anthrazitgrau, RAL 7016


Lieferumfang:

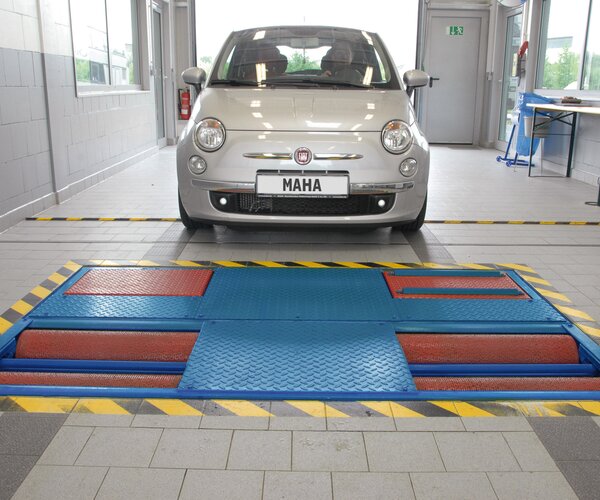

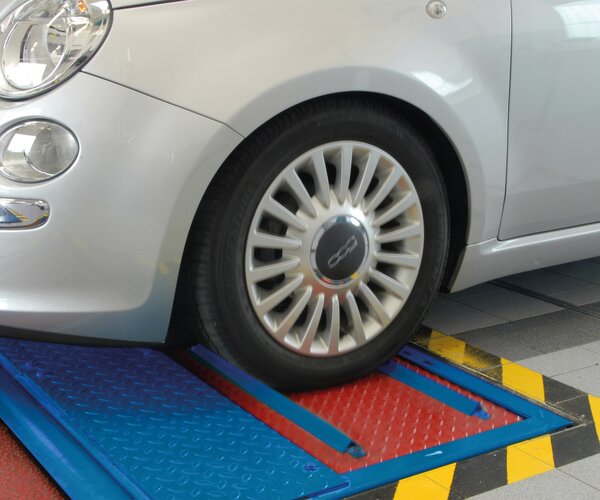

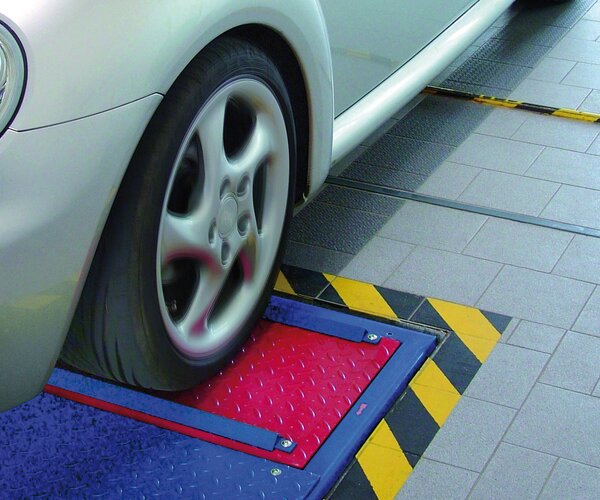

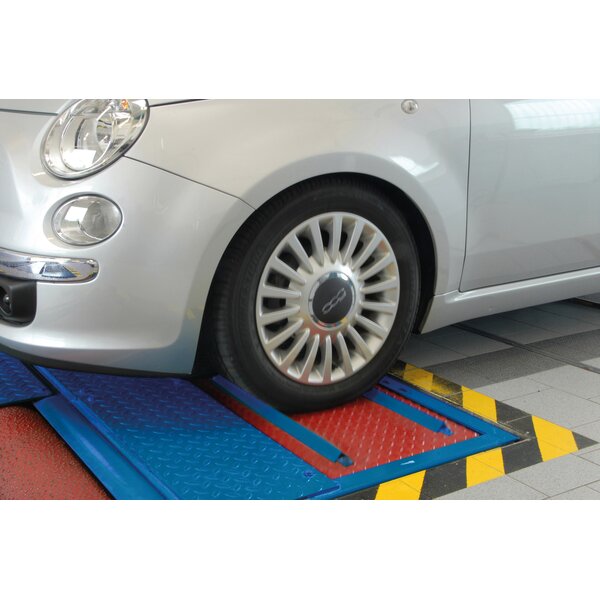

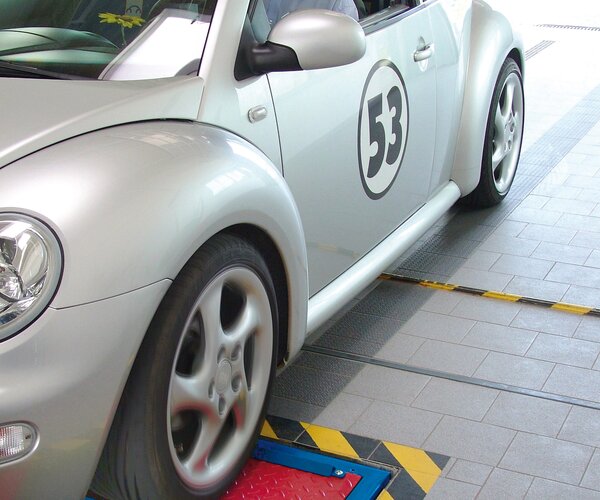

  • Achsdämpfungsprüfstand MSD 3000 EURO Bodengruppe
  • Vorbereitet zum Anschluss an Prüfstraße EUROSYSTEM oder LON
  • Vorbereitet zur Verwendung Stand Alone (Kommunikationspult MCD 2000 mit Elektronik erforderlich)

Downloads

Verkaufsunterlagen

Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten:

Achslast (prüfbar)2200 kg
Achslast (überfahrbar)2500 kg
Spur min880 mm
Spur max2200 mm
Antriebsleistung2 x 1,1 kW
Erregerhub6,5 mm
Erregerfrequenz (geregelt)2 - 10 Hz
Maximaler Plattenhub70 mm
Messwertanzeige (Dämpfungsmaß "D") 0,02 - 0,3 (einheitenlos)
Absicherung gG16 A
Spannungsversorgung1/N/PE 230 V 50/60 Hz
Maße Bodengruppe (H x B x L)280 x 800 x 2320 mm
