Produktdetails / Lieferumfang

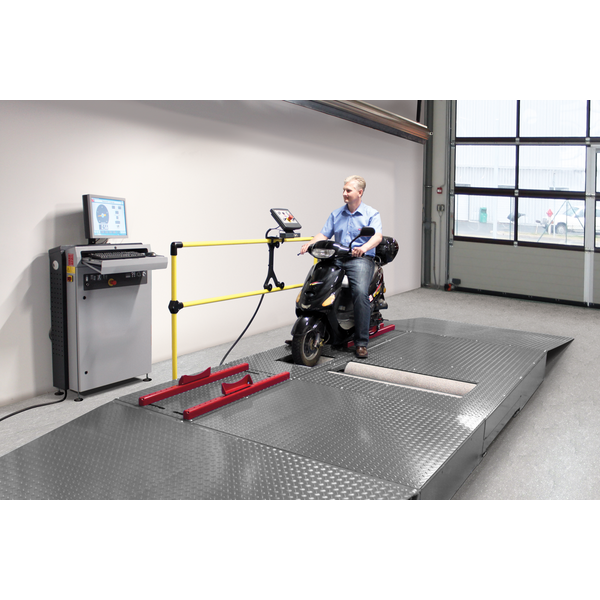

Beschreibung MBT 1000 EUROSYSTEM
Rollen-Bremsprüfstand für Zweiräder bis zu 1 t Radlast

  • Dank kurzem Rollenachsabstand speziell für die Prüfung von Zweirädern geeignet.
  • Serienmäßig mit reifenschonender MAHA-Kunststoffbeschichtung der Prüfrollen speziell abgestimmt auf die Bereifung
  • MAHA-Modul-Bauweise mit optionaler Motorradklemm- und Haltevorrichtung für Hinter- und Vorderrad mit abnehmbaren Klemmbacken für einfaches und felgenschonendes Prüfen.
  • MAHA-Modul-Bauweise mit optionalem Erweiterungsrollensatz

erlaubt die Prüfung von zwei- und dreispurigen Fahrzeugen
(Trike, Quad,)

  • Serienmäßig mit reifenschonender MAHA-Kunststoffbeschichtung der Prüfrollen speziell abgestimmt auf die weiche Zwei-bzw. Dreirad spezifische Bereifung
  • Bedienpanel mit folgenden umfangreichen Funktionen:
    • Start, Stopp, Not-Aus
    • Bedienung der Klemm- und Haltevorrichtung,
    • Bedienung der Hebeschwelle


  • Umfangreiches Funktionspaket für professionelles Prüfen, wie:
    • Automatische Anlaufüberwachung serienmäßig zur Vermeidung von Reifenschäden
    • Automatische Schlupfabschaltung mit Zeigerstopp
    • Abschaltautomatik nach dem Ausfahren aus dem Prüfstand
    • Manuelle Anlaufsteuerung für eine sichere Handhabung
    • Hebeschwelle mit Rollenbremse erleichtert das Ausfahren mit dem angetriebenen Rad

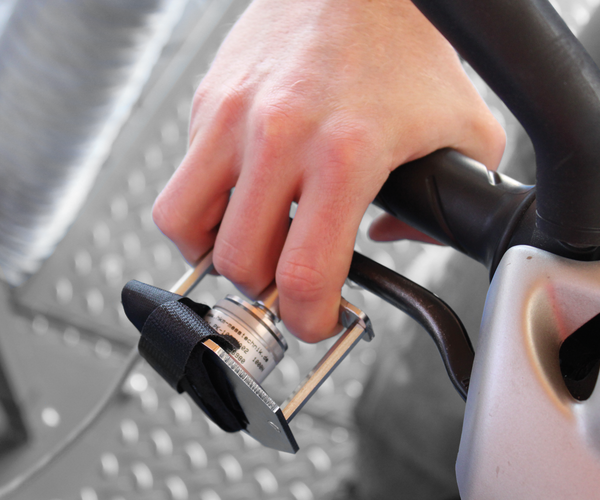

  • Optional mit Fuß- und Handkraftsensor erweiterbar zur differenzierten Analyse des Zweiradbremssystems.
  • Rundinstrumenten-Anzeige für die Bremskraft
  • Kontinuierliche und grafische Darstellung und Aufzeichnung aller Messgrößen über die Zeit.


  • Robuste und langlebige Ausführung durch:
    • Elektronisches, temperaturkompensiertes DMS-System für hochpräzise Messergebnisse unter allen Umweltbedingungen
    • Rollenoberfläche kunststoffbeschichtet
    • optionale kostenneutrale geschweißte der Prüfrollen
    • 32 Bit Mikroprozessorelektronik für die Prozesssteuerung sowie die Überwachung sämtlicher Sicherheitsfunktionen
    • Abschließbarer Hauptschalter
    • Schnittstellenanschluss RS 232
    • Spritzwassergeschützte Motoren arbeiten zuverlässig auch unter belastungsintensiven Umwelteinflüssen
    • gewuchtete und rillenkugelgelagerte Prüfrollen sorgen für höchste Präzision und absoluten Fahrkomfort und garantieren eine hohe Nutzungsdauer des gesamten Prüfstands
    • Lackierung hochwertige Pulverbeschichtung: anthrazitgrau, RAL 7016


Beschreibung Kommunikationspult MCD 2000:

  • Robustes und multifunktionales Metallgehäuse
  • Integrierter Schaltschrank zur Aufnahme der Elektronikkomponenten
  • Abschließbare Schublade für Tastatur und PC-Maus sowie Ablagefach für Kleinmaterial
  • Halterung nach VESA-Standard zur Aufnahme des All-in-one PCs oder PC-Monitors
  • Erweiterbar mit optionalem PC-Staufach oder Seitenregalen
  • Lackierung hochwertige Pulverbeschichtung: fenstergrau, RAL 7040 (Schaltschrank)

anthrazitgrau, RAL 7016 (Seitenwangen)
Maße Kommunikationspult (HxBxT)ca. 1230 x 860 x 350 mm
mit Option "Druckerfach" (HxBxT)ca. 1560 x 860 x 420 mm


Lieferumfang:

  • Kommunikationspult MCD 2000 mit integriertem Schaltschrank
  • Rollensatz MBT 1000 RS 1 mit Vorbereitung für Wiegeeinrichtung

Downloads

Verkaufsunterlagen

Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten Rollensatz

Radlast (überfahrbar)1000 kg
Antriebsleistung3 kW
Prüfgeschwindigkeit5 km/h
Messwertanzeige0-3 kN
Rollenlänge350 mm
Rollendurchmesser202 mm
Rollenachsabstand380 mm
Prüfbarer Radabstand min.800 mm
Prüfbarer Radabstand max.1500 mm
Absicherung gG25 A
Spannungsversorgung3/N/PE 400 V 50 Hz
Maße Rollensatz ( L x B x H)1150 x 700 x 280/315* mm

  • (*Die Höhe 315 mm nur in Verbindung mit LPS)
