Detalles del producto / volumen de suministro
Descripción:

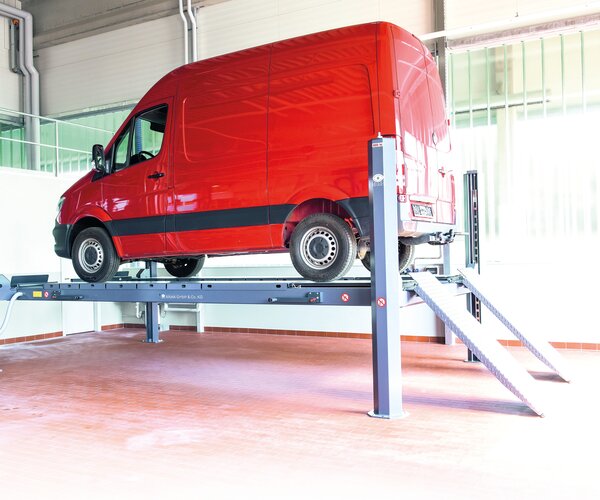

- Elevador de cuatro columnas con accionamiento electrohidráulico para montaje sobre suelo
- Perfil especial en las plataformas y travesaños reforzados para una alta resistencia a la flexión y estabilidad duradera
- Ajuste fino de alta precisión sin torsión de la plataforma en relación al travesaño, por tanto acondicionamiento perfecto para la medición de chasis
- Chapas de refuerzo adicionales soldados en las plataformas para una máxima estabilidad
- Gran ancho de plataforma para todos los anchos de vía
- Plataformas equipadas de serie con rieles integrados para elevador de ejes
- Dispositivo de apoyo para la medición de chasis de serie, con regleta de apoyo con ajuste fino y trinquetes pneumáticos
- Altura de paso reducida para una colocación sencilla del vehículo
- Funcionalidad de BAJADA de emergencia en caso de corte de corriente
- Pintura recubrimiento en polvo:
- Gris ventara, RAL 7040 (Columnas)
- Gris antracita, RAL 7016 (Plataforma,
- Placas de compensation, Rampas de acceso, Travesaño)
Volumen de suministro:
- Elevador de cuatro columnas, modelo CARLIFT II 5.0
- Caja de mando con control y grupo hidráulico
- Interruptor principal con llave
- Dispositivo de apoyo para la medición de chasis
- 2 rampas de acceso, 2 arcos de seguridad
- Manual de instrucciones y libro de inspecciones
- Declaración de conformidad CE
- Embalaje de transporte
Descargas
Documentos de venta
| Folletos | ||
|---|---|---|
|
Folleto MAHA CARLIFT II
|
||
|
Folleto (Versión para imprimir) MAHA CARLIFT II print
|
||
| Ficha Técnica | ||
|---|---|---|
|
Ficha técnica CARLIFT II 5.0
|
||
|
Ficha técnica (Versión para imprimir) CARLIFT II 5.0
|
||
Documentación técnica
| Manuales de instrucciones | ||
|---|---|---|
|
Manual de instrucciones CARLIFT II 5.0 | 5.5
|
||
Datos técnicos
Datos técnicos:
| Capacidad de carga CE | 5000 kg |
| Altura elevación máx. | 1995 mm |
| Tiempo de subida/bajada en función de carga aprox. 30/30 s | |
| Dimensiones totales (La x An) | 6770 x 3480 mm |
| Altura de paso | 175 mm |
| Altura de paso con elevador de ruedas libres | 175 mm |
| Altura de paso con dispositivo para | |
| medición de chasis | 225 mm |
| Altura de paso con dispositivo para | |
| medición de chasis y elevador de ruedas libres | 225 mm |
| Dimensiones plataforma (La x An) | 5350 x 630 mm |
| Vano de columna | 2900 mm |
| Vano plataforma | 950 mm |
| Potencia motriz | 5,5 kW |
| Alimentación de tensión | 3/N/PE 400 V 50 Hz |
| Fusible gG | 16 A |
| Peso | 1650 kg |
| Cantidad de aceite hidráulico | 10 l |
| Aire comprimido | 8 bar |
